멀티탭 내부 구조, 전류가 지나가는 길
멀티탭 내부 구조, 평소에는 케이스에 가려져 있어 전기가 어떤 길로 흐르는지까지 확인하기 어렵습니다. 제품을 뒤집어 표시를 읽어 보는 사람은 많아도 안쪽의 동단자를 볼 일은 거의 없습니다. 겉으로는 콘센트 구수와 스위치 개수 정도만 달라 보입니다. 본체 안에서는 플러그로 들어온 전기가 동단자를 지나 각 콘센트로 나뉩니다. 이 동단자를 어디서 끊고 어떤 방식으로 다시 잇느냐에 따라 연결 부위의 수와 전류가 통과하는 길이 달라집니다.
멀티탭은 잠깐 쓰고 서랍에 넣는 물건이 아닙니다. 공유기와 TV 주변에서는 하루 종일 꽂혀 있고, 책상 아래에서는 컴퓨터와 모니터 전원을 몇 년씩 맡기도 합니다. 처음에는 별 차이가 없어 보여도 반복해서 전류가 흐르고 플러그를 뺐다 꽂는 시간이 쌓이면 내부 연결 상태와 조립 정밀도가 제품의 성격을 드러냅니다.
멀티탭 내부 구조, 동단자의 재질만으로는 모두 설명되지 않습니다. 전류가 건너가는 이음부가 몇 곳인지 살펴야 합니다. 그 부분이 어떤 힘으로 맞닿아 있는지도 빠뜨릴 수 없습니다. 케이스가 반듯하고 스위치가 부드럽게 눌리는 것도 품질의 일부지만, 전기를 실제로 전달하는 일은 보이지 않는 금속 부품이 맡고 있습니다.
멀티탭 내부 구조, 납땜보다 먼저 볼 접촉 면적과 압력
납땜은 전자제품 전반에서 널리 쓰이는 정상적인 접속 기술입니다. 설계에 맞는 재료를 쓰고 온도와 납량, 작업 상태를 제대로 관리하면 믿을 만한 연결을 만들 수 있습니다. 납땜 자체를 위험한 방식이라고 단정할 이유는 없습니다.
다만 멀티탭 안에서 콘센트마다 짧은 동단자를 잘라 놓고 그 사이를 납으로 이어 붙인다면 이야기가 조금 달라집니다. 이음부가 많아질수록 각 접합부의 납량과 젖음 상태, 위치 편차를 계속 같은 수준으로 맞춰야 합니다. 제조 과정에서 한 곳이라도 접촉 면적이 작거나 연결 상태가 고르지 않으면 전류가 그 좁은 구간을 지나게 됩니다.
전류가 흐르는 접점이 느슨하거나 실제로 맞닿는 면이 작으면 그 부분의 접촉저항이 커집니다. 같은 전류가 흘러도 저항이 커진 지점에서는 열이 더 생깁니다. 특정 콘센트나 플러그 주변만 유난히 뜨거워지는 경우가 있습니다. 이때는 멀티탭 전체 정격과 함께 그 지점의 체결 상태도 확인해야 합니다.
결국 질문은 납땜을 했느냐 하지 않았느냐 하나로 끝나지 않습니다. 전류 경로를 얼마나 단순하게 만들었는지, 이음부의 접촉 면적과 압력을 일정하게 유지하는지, 조립 후 검사로 편차를 걸러내는지가 한 묶음으로 이어져야 합니다.
써보니 멀티탭 내부 구조, 연결 이음 밀착식 특허
써보니는 콘센트 한 구마다 짧은 동단자를 따로 놓지 않습니다. 납땜으로 줄줄이 연결하는 방식 대신 본체를 따라 전류가 이어지도록 동단자를 설계합니다. 필요한 연결부는 서로 끼워 맞물리는 밀착식 구조로 조립합니다. 사진에 표시된 특허 제10-0806230호는 이 연결 장치에 관한 써보니의 설계를 보여줍니다. 겉에서 보이지 않는 부품이지만 제품을 오래 만들어 온 경험이 가장 직접적으로 들어간 자리입니다.
맞물리는 형상만 만든다고 연결이 저절로 좋아지는 것은 아닙니다. 금속의 두께와 탄성, 성형 치수, 끼움 깊이, 접촉하는 면의 위치가 맞아야 합니다. 너무 느슨하면 연결부가 흔들리고, 무리하게 조이면 부품이 변형될 수 있으므로 조립하기 쉬운 구조와 안정된 접촉을 함께 맞춰야 합니다.
써보니가 납땜을 쓰지 않는다는 한 문장만 내세우려는 이야기도 아닙니다. 별도의 접합부를 여러 번 만드는 대신 금속 부품끼리 넓게 맞닿도록 했습니다. 조립할 때 위치가 일정하게 잡히는 구조를 선택한 것입니다. 연결 방식과 부품 치수, 생산 검사가 하나의 설계 안에서 움직여야 밀착식 구조가 제 역할을 합니다.
겉모양만 보고 골랐는데, 안에서 전류가 어떻게 이어지는지 알고 나니 멀티탭을 보는 기준이 완전히 달라졌어요.
한 구씩 나누지 않은 전체 동단자 설계
멀티탭 용량을 콘센트 한 구마다 따로 계산한다고 생각하는 경우가 있습니다. 써보니 일반 멀티탭은 한 구마다 독립된 용량을 나눠 주는 구조가 아니라, 본체 전체 동단자를 따라 전류가 흐르도록 설계한 제품입니다. 그래서 어느 콘센트에 꽂았는지가 아니라 동시에 작동하는 가전제품의 소비전력 합계를 봅니다. 한 구에 큰 부하를 연결하든 여러 구에 작은 부하를 나누든 전류는 결국 같은 본체와 전선을 지나갑니다.
써보니 일반 멀티탭은 16A 250V 정격입니다. 국내 220V 환경에서 제품 전체의 합산 소비전력을 3200W 이내로 권장합니다. 3200W가 각 콘센트에 반복해서 주어지는 것은 아닙니다. 네 구를 모두 사용해도 합계가 낮으면 권장 범위 안에 머물 수 있습니다. 한 구만 사용하더라도 소비전력이 크거나 장시간 이어진다면 다릅니다. 전용 콘센트나 해당 가전에 맞는 연결 방식을 먼저 확인해야 합니다.
16A 250V 정격을 내부 구조와 함께 읽는 법
16A 250V 표시는 멀티탭이 다루도록 설계된 전류와 전압의 범위를 보여줍니다. 국내 가정의 220V 전원은 250V 정격 안에서 사용됩니다. 다만 이 숫자만 같다고 모든 제품의 동단자 두께와 연결 구조가 같아지는 것은 아닙니다. 전선과 스위치 구성도 제품마다 달라질 수 있습니다. 같은 정격표시를 가진 제품이라도 내부의 전류 경로와 조립 방식은 서로 다를 수 있습니다.

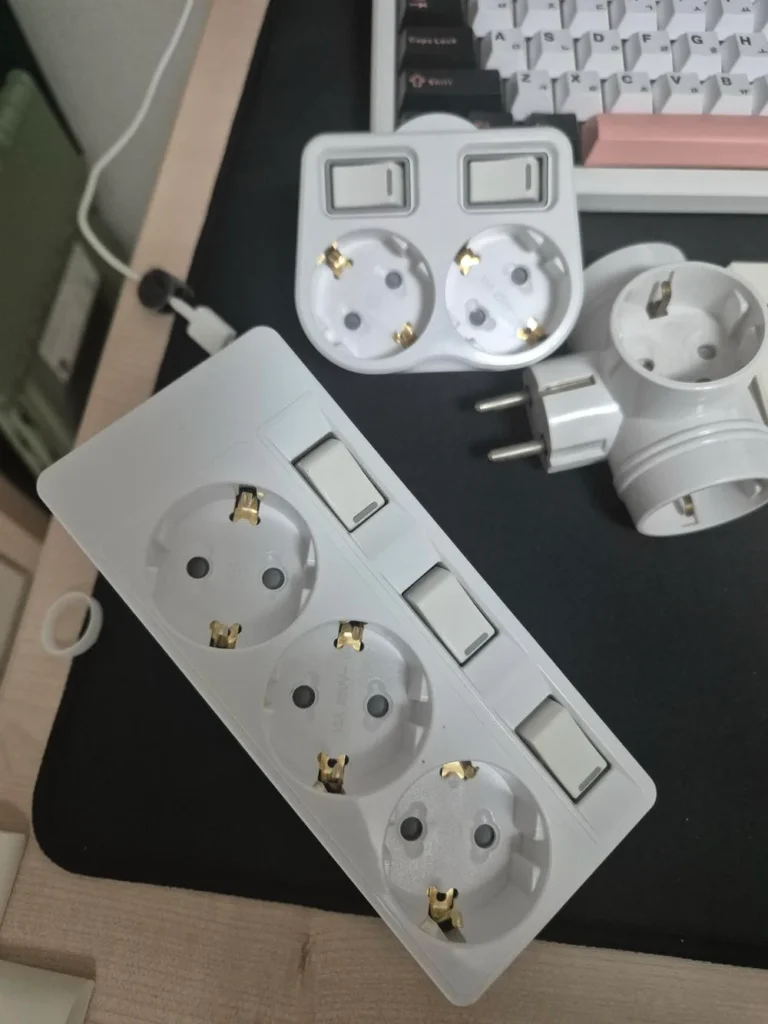

4구 이상 써보니 통합스위치 멀티탭에서는 전체 전원을 켜고 끄는 메인 스위치가 과부하차단 기능도 함께 맡습니다. 개별스위치형은 각 콘센트 스위치와 별도로 전체 전원을 관리하는 과부하차단 스위치를 둡니다. 차단 장치는 예상하지 못한 과부하 상황에서 전원을 끊는 마지막 보호 기능이며, 평소 소비전력을 계산하지 않아도 된다는 뜻은 아닙니다.

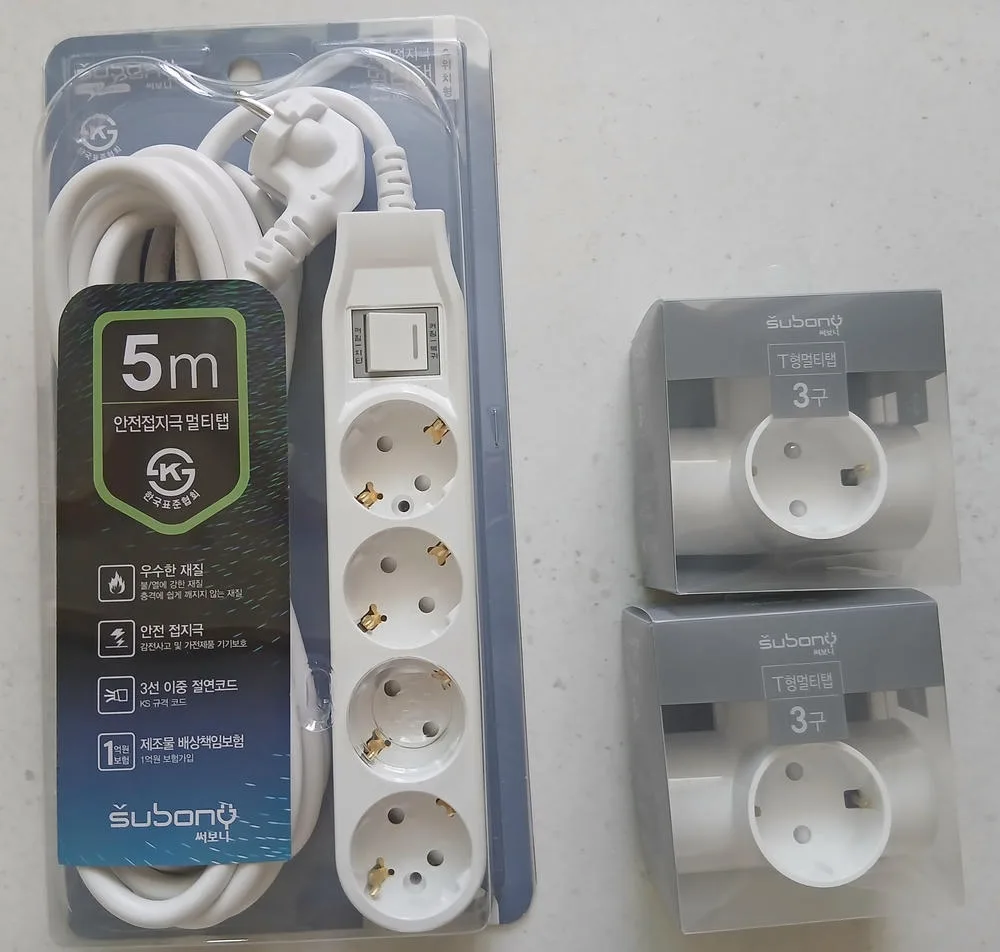

제품을 고를 때는 16A 250V, KS 인증, 접지 여부를 먼저 확인하고 그다음에 구수와 스위치 방식, 전선 길이를 맞추면 됩니다. 여기에 내부 동단자와 연결 방식을 공개하는 제조사라면 겉모양이 비슷한 제품 사이에서 무엇이 다른지 한 단계 더 구체적으로 판단할 수 있습니다.
실제 사용에서는 플러그 체결까지 이어집니다

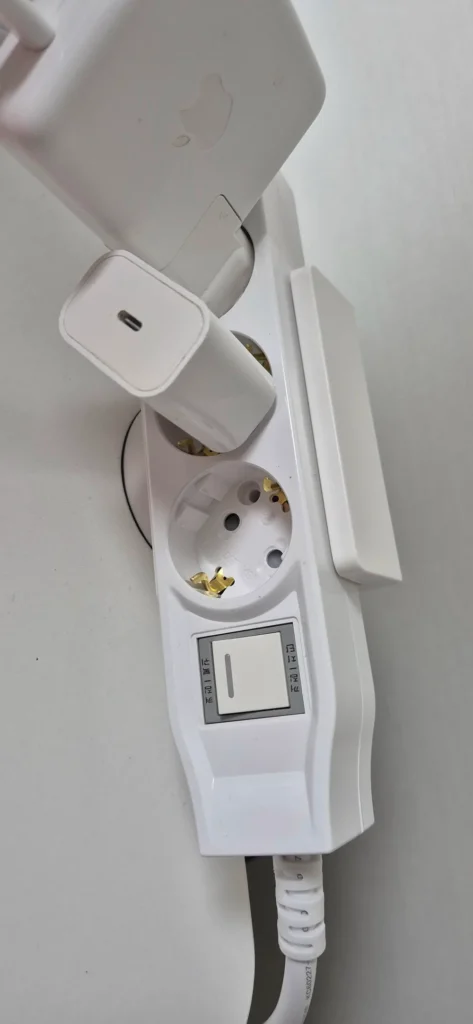

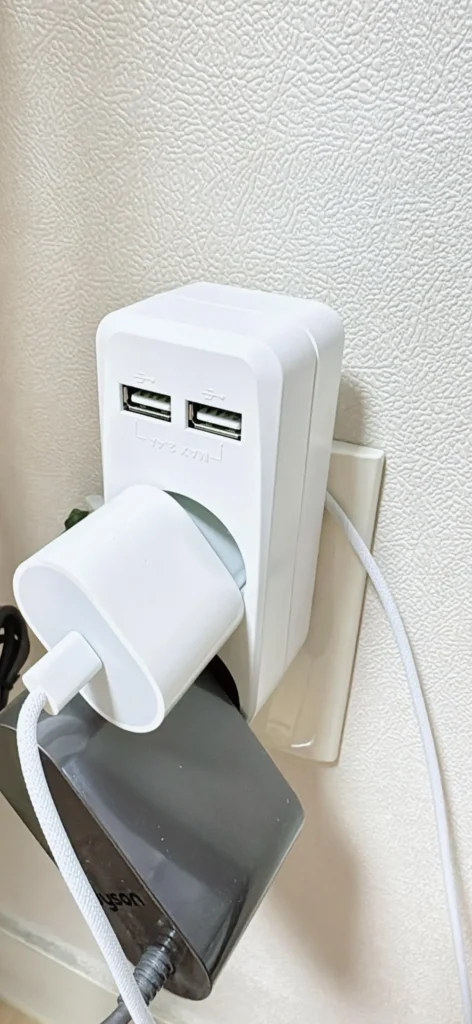

내부 연결이 잘 만들어져 있어도 벽 콘센트가 헐겁거나 플러그가 끝까지 들어가지 않으면 그 지점에서 열이 생길 수 있습니다. 큰 충전 어댑터가 옆 플러그를 밀어내는 배치, 무거운 어댑터가 멀티탭을 비틀어 놓는 상태도 피해야 합니다. 사진의 USB 부착형 멀티탭처럼 벽에 직접 연결하는 제품은 본체가 들뜨지 않는지 보고, 전선형 제품은 케이블이 당겨지거나 가구에 눌리지 않게 놓습니다.
플러그를 꽂았을 때 좌우로 크게 흔들리거나 작은 움직임에도 전원이 끊긴다면 계속 쓰지 않는 편이 낫습니다. 스위치 주변이나 콘센트가 누렇게 변한 경우, 타는 냄새와 지지직거리는 소리가 난 경우도 바로 전원을 끊습니다. 새 멀티탭으로 바꾸기 전에 벽 콘센트 자체가 느슨한지도 확인해야 같은 문제가 반복되지 않습니다.
사용 위치도 의외로 큰 차이를 만듭니다. 먼지가 쌓이는 가구 뒤와 열이 빠져나가기 어려운 좁은 틈은 피합니다. 습기가 닿기 쉬운 바닥에도 두지 않습니다. 눈으로 상태를 볼 수 있는 자리가 낫습니다. 내부 구조가 제품의 바탕을 만든다면 플러그 체결과 설치 상태는 그 구조가 실제 생활에서 제대로 일하도록 받쳐 주는 조건입니다.
오래 쓴 멀티탭에서 먼저 나타나는 신호

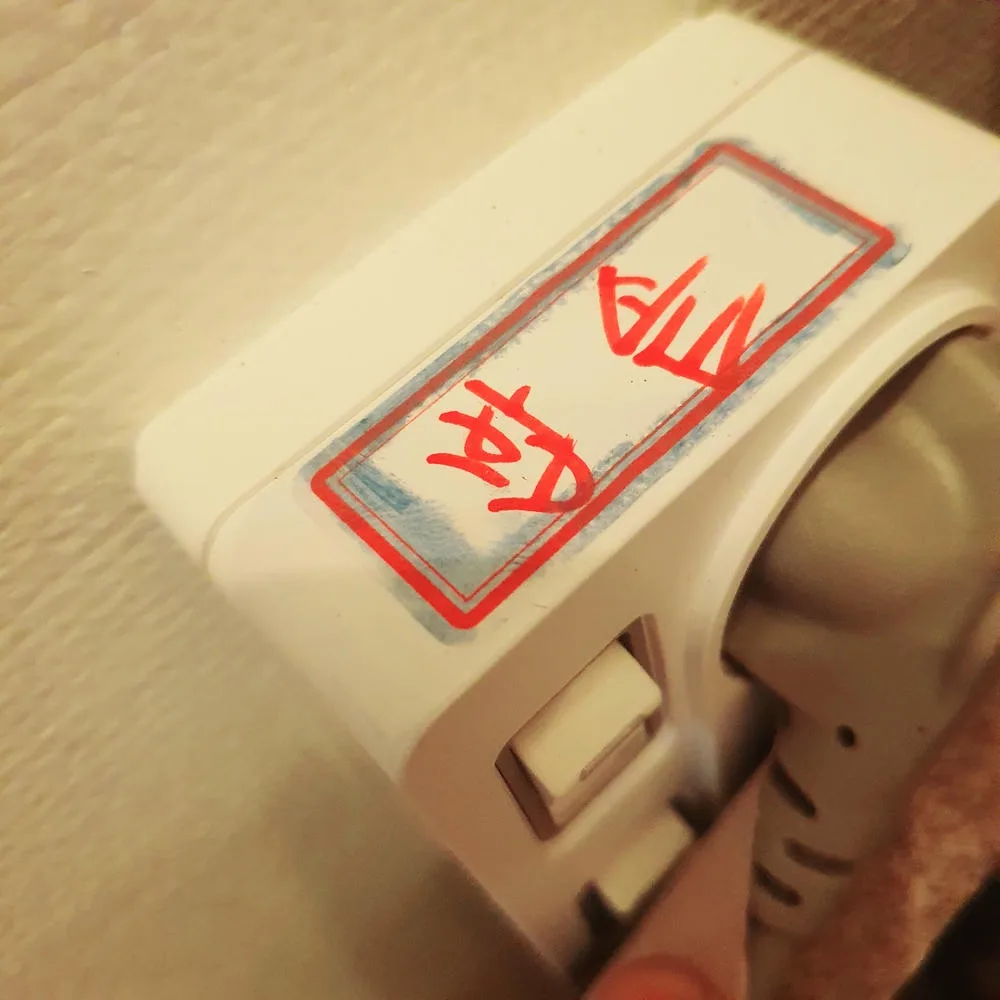

멀티탭은 작동만 된다고 계속 사용할 물건은 아닙니다. 플러그를 잡아 주는 힘이 예전보다 약해졌다면 교체 시기를 잡아야 합니다. 스위치 감촉이 달라졌거나 전선 피복이 굳고 갈라진 경우도 같습니다. 본체에 사용 기기 이름을 적어 두면 관리에는 편합니다. 다만 오랜 사용 흔적과 변색을 가리지 않도록 주변을 닦고 상태를 확인해야 합니다.
특정 콘센트만 반복해서 뜨겁거나 플러그 날에 검은 흔적이 생겼다면 빈자리로 옮겨 꽂아 해결할 일이 아닙니다. 접점의 마모와 내부 연결 상태, 벽 콘센트까지 한 전기 경로로 보고 사용을 멈춘 뒤 점검해야 합니다. 보호 스위치가 달려 있어도 느슨한 접촉에서 생기는 국부 발열을 모든 상황에서 대신 찾아 주는 것은 아닙니다.
국내 생산에서 이어지는 조립과 검사

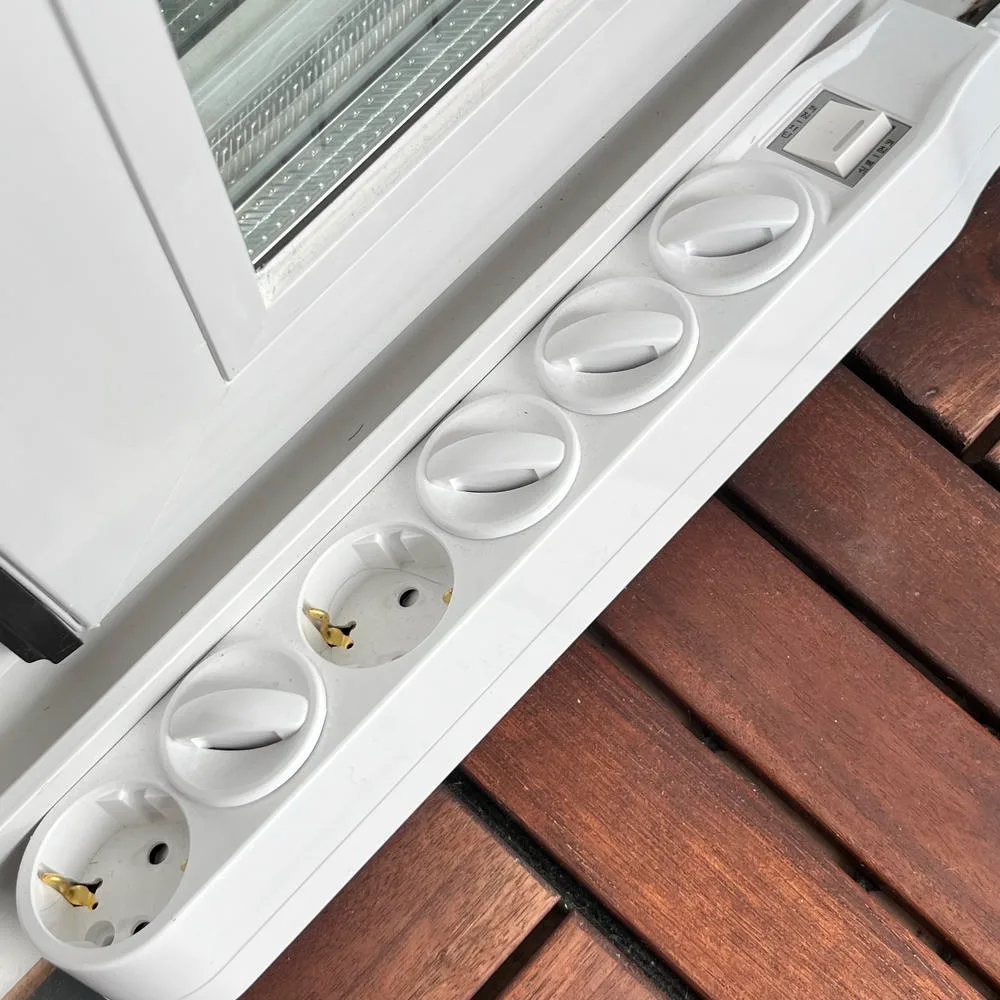

연결 이음 밀착식 구조는 도면에 특허 형상을 넣는 것으로 완성되지 않습니다. 동단자가 정해진 치수로 성형되고, 맞물리는 위치가 어긋나지 않게 조립되며, 케이스를 닫은 뒤에도 부품이 움직이지 않아야 합니다. 콘센트의 위치와 접지 단자 높이, 스위치 작동, 전선 인출부까지 같은 생산 과정 안에서 확인해야 비로소 한 제품이 됩니다.
써보니는 국내에서 멀티탭을 직접 생산하며 KS 인증 제품을 만들어 왔습니다. 연결 구조도 직접 설계하고 생산 현장에서 반복해 조립합니다. 문제가 발견되면 원인을 부품과 공정까지 거슬러 올라가 고칠 수 있는 체계입니다. 특허는 아이디어를 보여 줍니다. 매일 같은 치수와 조립 상태를 지키는 생산 관리는 그 아이디어를 실제 제품으로 남깁니다.
멀티탭을 고를 때 내부를 모두 분해해 볼 수는 없습니다. 대신 정격과 인증, 제조 주체, 제품 사양을 얼마나 구체적으로 공개하는지 확인할 수 있습니다. 써보니가 연결 이음 밀착식 구조를 이야기하는 이유도 화려한 기능을 하나 더 붙이기 위해서가 아닙니다. 전기가 지나가는 가장 기본적인 길을 직접 설계하고 관리해 왔다는 사실을 제품 안쪽에서 보여 주기 위해서입니다.
The Current Path Inside a Power Strip
A power strip may look simple from the outside, but electricity follows a defined path inside the enclosure. Power enters through the plug and cable. It passes through conductive terminals, reaches each outlet, and returns through the corresponding conductor. The grounding path runs alongside this circuit. The number and condition of the joints along that route affect how consistently current is transferred.
Consumers normally compare outlet count, switch type, cord length, and appearance. Those details matter in daily use, yet they do not reveal how the conductive parts are arranged. Two products may carry the same 16A 250V marking and still use different terminal shapes. Their number of joints and methods of retaining contact can also differ.
This matters because a power strip often remains connected for years. Routers, televisions, monitors, and desk equipment may stay plugged in throughout the day. Repeated heating, cooling, plug insertion, and movement place stress on every electrical and mechanical connection. A durable design therefore begins with a current path that is simple, firmly supported, and repeatable in production.
Solder Is Not the Only Question
Soldering is a legitimate and widely used method of making electrical connections. A properly designed solder joint can be highly reliable. That result depends on controlled materials, temperature, wetting, solder quantity, strain relief, and inspection. It would be inaccurate to describe every soldered connection as weak or unsafe.
The practical question inside a power strip is how solder is being used. Short terminal sections may be placed at every outlet and bridged with separate soldered joints. In that design, each joint becomes another manufacturing variable. Solder quantity, wetting, joint position, and mechanical support must remain consistent. More joints also create more locations that need inspection.
Electrical contact depends on the actual area where conductive surfaces meet and on the force that holds them together. A loose or very small contact area can create higher contact resistance. With the same current, a rise in resistance produces more heat at that local point. An unusually warm socket can therefore indicate a contact problem. The same applies to a plug, even when the total appliance load appears acceptable.
A fair comparison therefore looks beyond a simple soldered or solderless label. It considers the number of electrical transitions, the contact area, retained pressure, mechanical support, dimensional control, and final testing. Connection technology only performs as well as the complete design and the process used to manufacture it.
Subony's Patented Tight-Fit Terminal Connection
Subony does not treat every outlet as a separate short conductive section. It also avoids a long chain of added soldered bridges. Its copper terminal path runs across the power-strip body. The necessary connection points use interlocking metal shapes that fit tightly together. Korean Patent No. 10-0806230, shown in the product material, covers this terminal connection concept.
The purpose is not simply to remove solder from a marketing checklist. The design reduces the need for repeated added joints and creates a defined mechanical position where conductive parts meet. A larger, stable contact interface can carry current without forcing it through a small irregular point. The interlocking geometry also helps the assembly return to the intended position during production.
Precision still matters. Material thickness, spring characteristics, formed dimensions, insertion depth, and contact position must remain within the design range. A joint that is too loose can move. A joint forced beyond its intended fit can deform. Subony’s connection method depends on tooling and assembly control. Inspection matters just as much as the patented shape itself.
This is a useful way to understand product engineering. A patent documents the idea, but reliable manufacturing turns the idea into the same physical connection across many finished products. The terminal path, enclosure supports, grounding parts, switches, and cord entry all need to align before the case is closed.
One Complete Load, Not a Separate Limit for Every Outlet
The internal conductive path also explains how power-strip capacity should be calculated. Subony general-purpose power strips do not provide an independent wattage allowance for every socket. The current drawn by all operating appliances passes through the common product body and supply cord. The relevant number is therefore the combined load of every device operating at the same time.
Subony general-purpose models use a 16A 250V rating. In a Korean 220V environment, Subony recommends a combined appliance load within 3,200W. The 3,200W figure applies to the whole strip. Four low-power devices may remain within that recommendation. One high-power appliance can account for most of it by itself.
Models with four or more outlets add overload protection. On an integrated-switch model, the main switch controls the complete supply and also serves the overload-protection function. Individual-switch models include separate outlet switches and an additional main overload-protection switch. This protective device is a backup for abnormal overload conditions. It does not replace reading appliance labels, adding wattage, and following instructions that require a dedicated wall outlet.
The 250V marking confirms that the product is rated above Korea’s nominal 220V household supply. The 16A marking refers to current. Neither number makes every outlet a separate high-capacity circuit. Rating, internal construction, cord specification, wall receptacle condition, and actual load must be considered together.
Good Internal Construction Still Needs a Sound Installation
A well-designed internal terminal cannot correct a loose wall receptacle or a plug that is only partly inserted. Heat can begin at any weak point along the route from the wall outlet to the appliance. Large chargers may press against neighboring plugs. Heavy adapters can twist the strip, while crushed or tightly bundled cords create other poor conditions.
Check that each plug enters fully and remains firm. Keep the body where it can be seen rather than burying it behind fabric or deep inside furniture. Stop using the connection if there is discoloration, a burning odor, crackling, intermittent power, or unusual heat. Replacing the strip alone will not solve the problem when the wall receptacle has lost its grip.
Age also changes the connection. Outlet springs can lose holding force after repeated use, switches can feel different, and cable insulation can harden or crack. An overload switch does not detect every local hot spot caused by a loose contact. Physical inspection remains part of ordinary electrical safety.
Subony’s tight-fit terminal design provides a clear foundation. Domestic production, KS certification, grounded construction, and a 16A 250V specification support that foundation. The user then selects the correct model and keeps the total load within the product recommendation. Installation should avoid tension, moisture, dust buildup, and hidden damage. Reliable power delivery comes from the complete route, not from one feature considered by itself.
추가 정보
멀티탭 내부 구조 핵심 요약
멀티탭 내부 구조는 플러그에서 들어온 전기를 각 콘센트로 보내는 동단자와 그 연결부로 이루어집니다. 써보니는 짧은 단자를 콘센트마다 납땜으로 이어 붙이는 대신 본체 전체의 전류 경로를 설계하고, 필요한 이음부를 금속끼리 맞물려 밀착하는 특허 구조를 사용합니다.
납땜 자체가 나쁜 접속이라는 뜻은 아닙니다. 실제 품질은 이음부의 수, 접촉 면적과 압력, 금속 치수, 조립 상태, 검사 수준으로 판단해야 합니다. 써보니 일반 멀티탭은 16A 250V 정격이며 전체 합산 소비전력 3200W 이내 사용을 권장합니다.
연결 방식에서 확인할 차이
| 확인 항목 | 여러 짧은 단자를 잇는 구조 | 전체 동단자와 밀착식 연결 구조 |
|---|---|---|
| 전류 경로 | 콘센트 사이의 별도 이음부가 늘어날 수 있습니다. | 본체를 따라 이어지는 동단자를 중심으로 구성합니다. |
| 공정 관리 | 각 접합부의 납량과 젖음, 위치를 관리해야 합니다. | 성형 치수와 끼움 깊이, 접촉 위치를 관리합니다. |
| 접촉 상태 | 접합 품질과 기계적 지지 상태에 영향을 받습니다. | 맞물린 금속의 면적과 유지되는 압력에 영향을 받습니다. |
| 검사 기준 | 접합부마다 외관과 전기적 상태를 확인합니다. | 부품 치수, 조립 위치, 전류 경로와 완제품 작동을 확인합니다. |
구매와 사용 전 확인 목록
- 제품에 16A 250V 정격과 KS 인증, 제조 정보가 표시되어 있는지 확인합니다.
- 동시에 작동하는 가전제품의 소비전력 합계를 계산합니다.
- 써보니 일반 멀티탭은 제품 전체 합산 3200W 이내를 권장합니다.
- 플러그가 끝까지 들어가고 콘센트가 단단하게 잡아 주는지 봅니다.
- 전선을 가구로 누르거나 작은 원으로 단단히 감아 두지 않습니다.
- 본체를 먼지와 습기, 열이 갇히는 공간에서 떨어뜨려 놓습니다.
- 변색, 냄새, 소음, 전원 끊김, 비정상적인 열이 보이면 사용을 멈춥니다.
- 고전력 가전은 제품 설명서의 전용 콘센트 요구 사항을 먼저 따릅니다.
구매 전에 많이 묻는 질문
연결 구조와 접촉에 관한 질문
납땜으로 연결한 멀티탭은 모두 위험한가요?
그렇지 않습니다. 납땜은 정상적인 전기 접속 기술이며 재료, 온도, 납량, 기계적 지지와 검사가 제대로 관리되면 안정적인 연결을 만들 수 있습니다. 멀티탭에서는 납땜 여부 하나보다 이음부의 수와 접촉 상태, 전류 경로 전체를 보는 편이 정확합니다.
연결 이음 밀착식 구조는 무엇인가요?
전류가 흐르는 금속 부품을 납으로 이어 붙이지 않고 정해진 형상으로 끼워 맞물리게 만드는 연결 방식입니다. 써보니는 맞닿는 면과 조립 위치를 구조적으로 잡아 주는 특허 연결 장치를 사용합니다.
밀착식이면 발열이 전혀 생기지 않나요?
어떤 연결 방식도 모든 발열을 없애지는 못합니다. 소비전력, 사용 시간, 벽 콘센트 상태, 플러그 체결, 전선 배치와 주변 온도에 따라 열이 달라집니다. 비정상적인 열이나 변색이 보이면 즉시 사용을 멈춰야 합니다.
접촉저항은 왜 열과 관계가 있나요?
전류가 지나가는 면이 작거나 느슨하면 해당 접점의 저항이 커질 수 있습니다. 같은 전류가 흐를 때 저항이 커진 좁은 지점에 열이 집중되므로, 접촉 면적과 압력을 일정하게 유지하는 설계가 필요합니다.
정격과 차단 기능에 관한 질문
써보니 멀티탭은 한 구에 3200W를 쓸 수 있나요?
3200W는 한 구마다 주어지는 용량이 아니라 써보니 일반 멀티탭 전체에 연결된 가전제품의 권장 합산 소비전력입니다. 한 구만 사용하더라도 해당 가전의 설명서와 전용 콘센트 요구 사항을 먼저 확인해야 합니다.
16A 250V는 국내 220V에서 사용할 수 있나요?
250V 정격은 국내 가정의 220V 전압보다 높은 범위를 표시합니다. 16A는 전류 정격이며, 실제 사용에서는 제품 전체의 권장 소비전력과 연결할 가전의 사양을 함께 확인합니다.
4구 이상 과부하차단 스위치는 어떻게 작동하나요?
통합스위치형은 전체 전원을 켜고 끄는 메인 스위치가 과부하차단 역할도 함께 합니다. 개별스위치형은 각 콘센트 스위치 외에 별도의 전체 과부하차단 스위치가 있습니다. 이 기능은 비정상적인 과부하에 대비한 보호 장치이며 소비전력 계산을 대신하지 않습니다.
사용과 교체에 관한 질문
플러그 한 곳만 뜨거우면 빈 콘센트로 옮겨도 되나요?
특정 지점의 열은 플러그나 콘센트의 느슨한 접촉, 마모, 내부 이상에서 생길 수 있습니다. 자리를 바꿔 계속 쓰기보다 전원을 끄고 멀티탭과 벽 콘센트 상태를 함께 확인합니다.
내부 구조를 분해하지 않고 어떻게 확인하나요?
제품의 정격과 인증, 제조사, 특허와 구조 설명, 전선과 차단 기능 표기를 확인할 수 있습니다. 내부를 임의로 분해하면 절연과 조립 상태를 해칠 수 있으므로 제품 정보와 공식 사양을 바탕으로 비교합니다.
오래 쓴 멀티탭은 언제 교체해야 하나요?
플러그 체결이 느슨해졌거나 스위치 감촉이 달라지고, 변색과 냄새, 소음, 전선 피복 손상이 보이면 사용을 멈춥니다. 사용 기간만으로 판단하기보다 제품에 나타난 변화와 설치 환경을 함께 봅니다.
접촉저항과 국부 발열
멀티탭 전체 소비전력이 권장 범위 안에 있어도 작은 접점이 느슨하면 그 부위의 저항이 커질 수 있습니다. 열은 가장 약한 연결부에 집중될 수 있으므로 본체 평균 온도보다 플러그와 콘센트 주변의 변색, 냄새, 체결 상태가 먼저 단서를 줍니다.
전체 동단자와 전력 계산
써보니 멀티탭은 콘센트 한 구마다 독립된 용량을 나누지 않습니다. 본체 전체 전류 경로와 전선을 공유하므로 동시에 켜지는 모든 가전의 소비전력을 더해 3200W 권장 범위와 비교합니다.
특허와 생산 관리의 관계
특허는 연결 장치의 형상과 아이디어를 보여 줍니다. 완제품에서는 동단자 치수, 조립 위치, 접촉 압력, 접지 배치와 케이스 지지가 반복해서 같은 상태로 나와야 합니다. 국내 생산과 공정 검사는 특허 설계를 실제 제품으로 이어 주는 과정입니다.
벽 콘센트부터 가전까지 한 경로로 보기
벽 콘센트가 헐거우면 새 멀티탭을 연결해도 시작점에서 열이 날 수 있습니다. 벽 콘센트, 멀티탭 플러그, 전선, 본체, 가전 플러그를 하나의 전기 경로로 보고 눌림과 흔들림, 변색을 확인합니다.
