정격과 구조를 먼저 정하는 설계 검토
멀티탭 품질검사는 완성품을 검사대에 올리는 순간보다 훨씬 앞에서 시작합니다. 몇 구 제품으로 만들지, 통합스위치와 개별스위치 가운데 어떤 방식을 쓸지, 전선 길이와 본체 크기는 어느 정도가 적당한지부터 정합니다. 써보니 전 제품의 기본 정격인 16A 250V, 접지 구조와 3선 전선도 이 단계에서 제품 사양으로 고정됩니다. 일반 멀티탭은 연결한 기기의 소비전력을 모두 더해 전체 3200W 안쪽으로 사용하는 기준까지 제품 표시와 설명에 맞춰야 합니다.
외형 도면만 끝났다고 설계가 마무리되는 것은 아닙니다. 전기가 지나가는 동단자의 폭과 두께, 콘센트 사이의 거리, 스위치와 전선이 연결되는 위치를 내부 공간에 맞춰 검토합니다. 써보니는 짧은 단자를 한 구마다 따로 이어 붙이지 않고 전체 콘센트로 이어지는 동단자 구조를 사용합니다. 단자끼리 만나는 곳도 단순히 납을 올리지 않고 서로 맞물려 밀착되도록 구성합니다. 한 지점에서 접촉이 느슨해지지 않도록 처음부터 전류의 길을 통째로 보는 설계입니다.
시제품이 나오면 숫자로만 보던 치수가 실제 손에 맞는지 다시 확인합니다. 먼저 큰 플러그가 옆 콘센트를 지나치게 가리지 않는지 봅니다. 스위치가 케이스에 걸리지 않는지, 전선이 본체에서 무리 없이 빠져나오는지도 직접 다뤄 봅니다. 정격과 내부 구조가 맞더라도 플러그를 꽂기 불편하거나 본체가 쉽게 뒤집히면 생활용 제품으로는 부족합니다. 설계 검토는 전기적 조건과 실제 사용 장면이 한 제품 안에서 맞아떨어지는 지점을 찾는 과정입니다.
ABS 본체와 동단자, 전선의 입고 검사
생산 라인에 들어오는 부품은 겉모양만 같다고 바로 사용할 수 없습니다. 난연 ABS 원료는 지정한 재질과 색상인지, 사출한 케이스에 수축이나 휨이 없는지 확인합니다. 전기가 직접 흐르는 동단자는 도면 치수와 형상이 맞아야 하고, 접지 단자는 플러그를 안정적으로 잡을 탄성을 가져야 합니다. 전선은 표면에 표시된 규격과 길이, 피복 상태와 내부 도체 구성이 제품 사양에 맞는지 구분해서 봅니다.
스위치와 과부하차단장치처럼 외부에서 조작하는 부품도 입고 단계에서 상태가 갈립니다. 버튼 높이가 제각각이거나 단자가 휘어 있으면 조립을 잘해도 완성품의 작동감이 일정할 수 없습니다. 그래서 부품의 치수와 외관, 전기적 사양을 먼저 확인하고 기준에서 벗어난 자재는 생산품과 섞이지 않도록 분리합니다. 국내 제조가 품질 관리에 유리한 이유도 문제가 생겼을 때 어느 부품과 어느 공정에서 차이가 났는지 빠르게 되짚을 수 있기 때문입니다.
조립 공정의 핵심, 단자 접속과 접지 경로
케이스 안에 부품이 들어가기 시작하면 검사 기준은 더 구체적으로 바뀝니다. 동단자와 전선이 지정한 위치에 정확히 고정됐는지, 연결 부위가 움직이거나 들뜨지 않는지 확인합니다. KC 60884-1도 가정용 플러그와 이동형 콘센트의 단자 접속을 별도 항목으로 다룹니다. 코드 비교환형 제품은 납땜이나 용접, 틀 고정처럼 쉽게 풀리지 않는 영구적인 접속 구조를 갖춰야 합니다. 외부에서는 보이지 않지만 발열과 수명을 좌우하는 부분이 바로 이 접속부입니다.
전선 안에는 전원이 흐르는 두 가닥과 접지를 위한 한 가닥이 들어갑니다. 접지선이 플러그의 접지극에서 각 콘센트의 접지 단자까지 끊김 없이 이어져야 하고, 전원선과 접지선이 뒤바뀌거나 케이스 안에서 눌려서도 안 됩니다. 전선이 본체 밖으로 빠져나오는 인출부에는 잡아당기는 힘이 내부 접속부로 바로 전달되지 않도록 고정 구조를 둡니다. 사용자가 멀티탭을 옮길 때 전선이 조금씩 당겨지는 상황까지 조립 단계에서 염두에 둡니다.

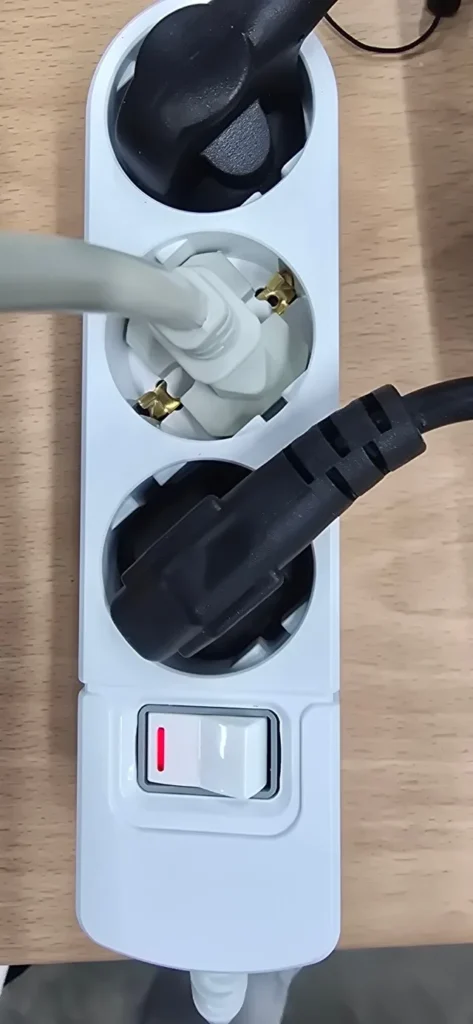

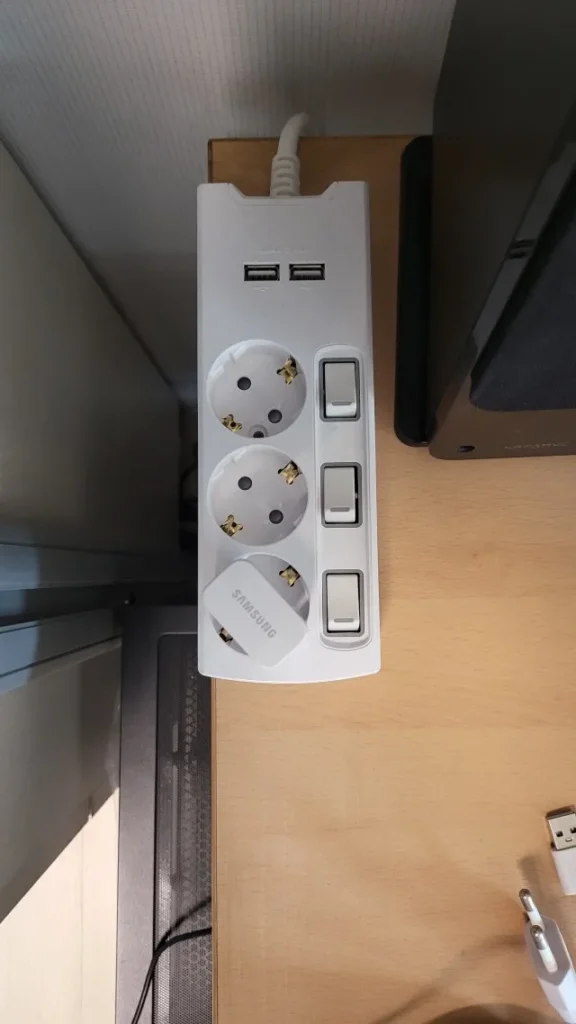

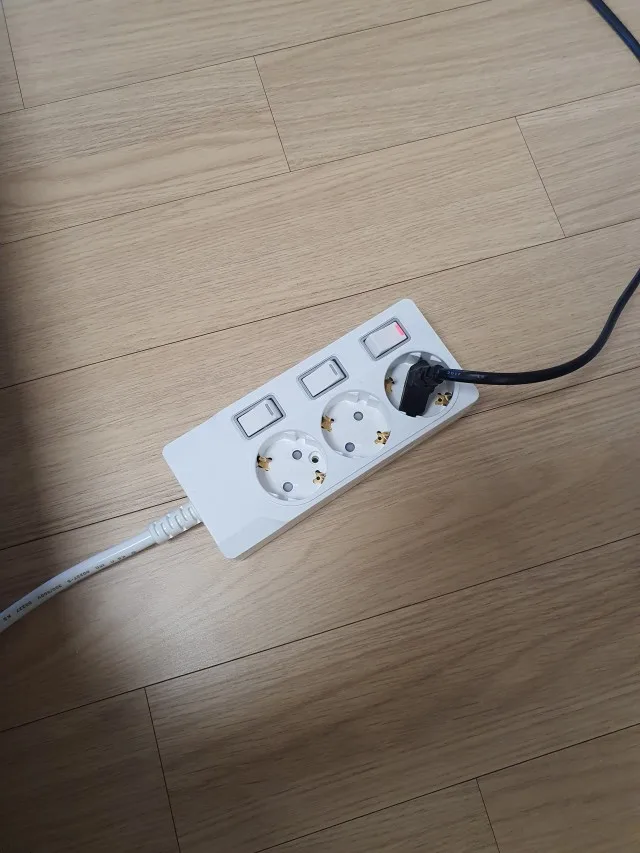

스위치형 제품은 버튼을 눌렀을 때 접점이 정확히 열리고 닫히는지도 봅니다. 개별스위치는 각 콘센트의 전원을 따로 제어해야 하고, 통합스위치는 연결된 콘센트 전체를 한 번에 다뤄야 합니다. 써보니 4구 이상 일반 멀티탭에 들어가는 통합스위치는 전체 전원을 켜고 끄는 기능과 과부하차단 구조를 함께 갖습니다. 조립 직후 스위치 높이와 표시등, 콘센트 정렬까지 확인하는 이유는 전기적 연결과 외관 마감이 따로 움직이지 않게 하기 위해서입니다.
스위치가 한쪽으로 흔들리지 않고 플러그도 헐겁지 않아서, 새 제품을 받았을 때부터 조립이 반듯하게 됐다는 느낌이 들었어요.
전류를 흘려 확인하는 온도 상승과 절연 시험
새로운 구조와 모델은 대표 시험품을 사용해 안전기준에 맞는지 확인합니다. 그중 온도 상승 시험은 정해진 조건으로 전류를 흘린 뒤 플러그와 콘센트의 단자 부근이 얼마나 뜨거워지는지 측정하는 과정입니다. 겉면을 손으로 만져 보는 검사가 아닙니다. 접촉면이 좁거나 단자 체결이 느슨하면 같은 전류에서도 저항이 커집니다. 특정 부위의 온도가 빠르게 오르는지, 측정값이 기준 범위를 벗어나지 않는지 계측기로 확인합니다.
절연 저항과 절연 내력은 전기가 흘러야 할 길 밖으로 새지 않는지 보는 시험입니다. 습기와 노화 조건을 거친 시험품에도 전압을 가해 충전부와 접지부, 외부에서 만질 수 있는 부분 사이의 절연 상태를 확인합니다. 절연 내력 시험에서는 평소보다 높은 시험전압을 정해진 시간 동안 가했을 때 섬락이나 절연 파괴가 생기지 않아야 합니다. 본체 안의 간격과 절연물 배치가 잘못된 시험품은 외관이 멀쩡해도 이 단계에서 바로 걸러집니다.
접지가 실제로 이어지는지도 별도로 측정합니다. 플러그 접지극과 각 콘센트의 접지 단자 사이에는 연속성이 있어야 합니다. 플러그를 꽂고 뺄 때 접지 접점이 제 역할을 하는지도 시험합니다. 금속 부분에 이상 전류가 흘렀을 때 접지 경로가 끊겨 있다면 접지형 멀티탭이라는 외형만 남게 됩니다. 접지 단자를 눈으로 확인하는 것과 전기적으로 연결됐는지 계측하는 일은 전혀 다른 검사입니다.

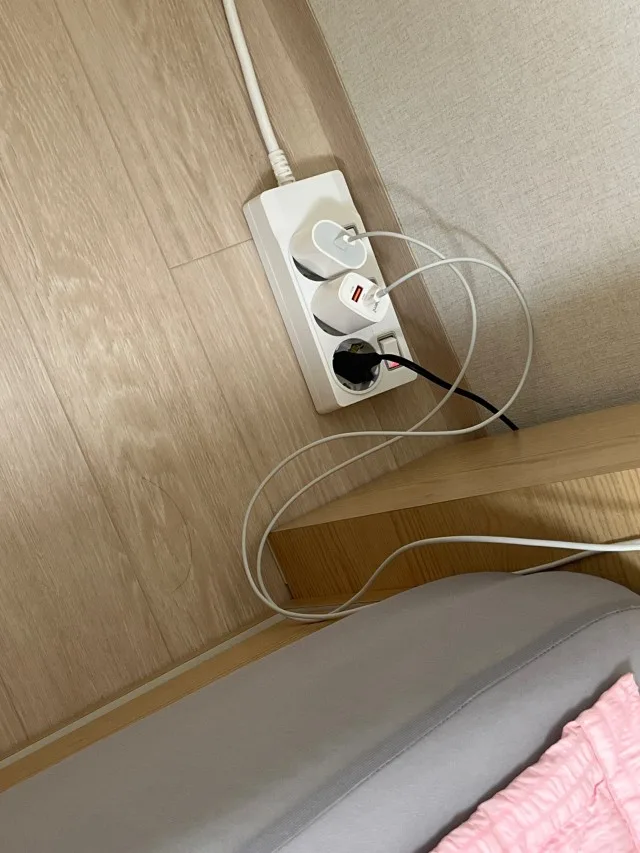

이런 시험을 통과한 16A 250V 제품이라도 사용자가 허용 범위를 넘어 써도 된다는 뜻은 아닙니다. 여러 기기를 연결했다면 소비전력을 모두 더하고, 일반 써보니 멀티탭은 전체 3200W 안쪽으로 관리해야 합니다. 플러그가 반쯤 빠졌거나 벽 콘센트가 헐거운 상태도 시험실의 정상 조건과 다릅니다. 제품 검사와 올바른 설치가 함께 맞아야 멀티탭이 설계한 성능을 그대로 쓸 수 있습니다.
반복 사용을 견디는 스위치와 체결 시험

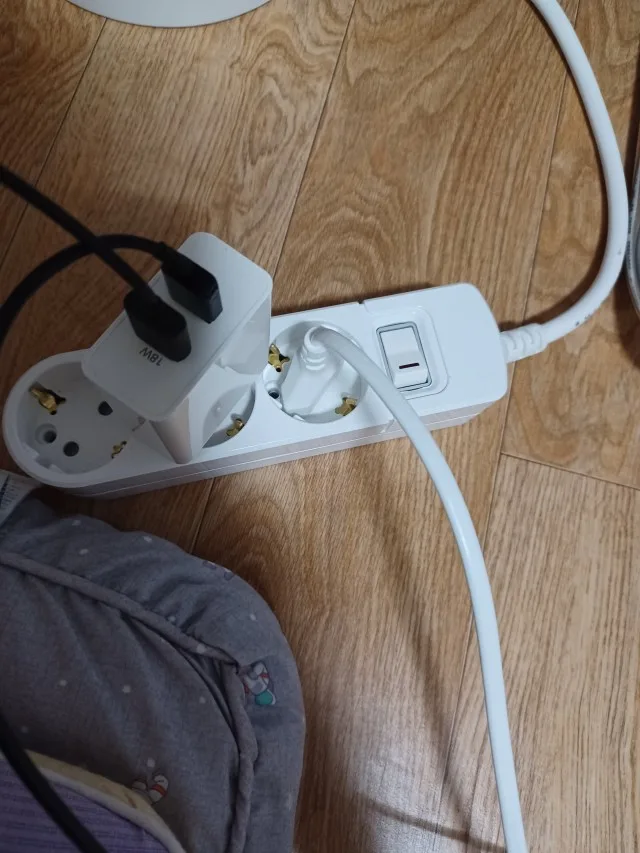

멀티탭은 한 번 꽂고 끝나는 제품이 아닙니다. 플러그를 여러 차례 꽂고 빼며, 스위치도 오랜 기간 반복해서 누릅니다. 개폐 용량과 정상 동작 시험은 전류가 흐르는 조건에서 접점을 반복 작동해 스위치와 콘센트가 기능을 유지하는지 확인합니다. 이동형 콘센트에 장착되는 스위치 관련 기준에는 10,000회 작동 주기 분류도 포함돼 있습니다. 이 시험은 생산된 모든 제품을 10,000번씩 누르는 방식이 아니라 설계와 인증을 위한 시험품으로 내구성을 검증하는 과정입니다.
플러그 체결 시험은 너무 헐겁지도, 지나치게 뻑뻑하지도 않은 범위를 찾습니다. 기준 플러그와 게이지를 사용해 꽂힌 플러그를 빼는 데 필요한 힘을 측정하고, 반복 사용 후에도 체결 상태가 유지되는지 봅니다. 전선은 인출부를 잡아당기고 여러 방향으로 구부리는 시험을 거치며, 본체는 충격과 압축을 받았을 때 충전부가 노출되거나 케이스가 위험하게 파손되지 않아야 합니다.
난연 ABS를 사용했다는 문구도 재료 이름만 확인하고 끝나지 않습니다. 절연 재료가 비정상적인 열과 불꽃을 만났을 때 연소가 빠르게 번지지 않는지 시험합니다. 오염과 습기가 있는 조건에서 표면을 따라 전기가 흐르는 트래킹도 별도 항목으로 확인합니다. 내열성, 기계적 강도와 내부식성까지 묶어 보는 이유는 멀티탭이 열과 반복 동작, 충격을 동시에 겪는 생활 전기 제품이기 때문입니다.
출고 전 전수검사와 기록 관리
인증 시험과 공장 출고 검사는 역할이 다릅니다. 온도 상승과 수천 회 반복 동작, 충격처럼 시간이 오래 걸리거나 시험품에 부담을 주는 항목은 대표 시험품으로 구조의 적합성을 검증합니다. 생산 라인의 완성품은 KC 60884-1 부속서에 따른 공장 일상시험을 거칩니다. 제품 구조에 맞춰 결선과 접지 연속성을 확인하고 오결선과 절연 이상을 걸러냅니다. 불합격품은 판매용 제품과 분리하고, 수리한 제품은 다시 시험해야 합니다.
검사 장비도 제대로 작동하는지 확인하지 않으면 측정값을 믿기 어렵습니다. 기준에는 장비를 사용 전후로 점검하고 계속 사용하는 경우 정해진 주기로 상태를 확인하며, 정기적인 교정 기록을 남기도록 되어 있습니다. 제품 유형과 시험 날짜, 제조 장소와 검사 수량을 기록합니다. 불량 수량과 처리 결과도 남겨야 나중에 해당 생산분을 추적할 수 있습니다. 품질검사는 합격 표시 하나를 붙이는 일이 아니라 검사 결과가 어디에서 나왔는지 남기는 작업까지 포함합니다.
전기 검사를 마친 제품은 케이스 벌어짐과 흠집, 스위치 높이, 콘센트 정렬, 전선 길이와 표시 사항을 마지막으로 확인한 뒤 포장합니다. 소비자가 받아 보는 반듯한 본체와 일정한 스위치 감각 뒤에는 설계 검토부터 출고 기록까지 이어진 여러 단계가 있습니다. 써보니는 48년 동안 국내에서 멀티탭을 만들어 왔으며 1년 무상 AS를 운영합니다. 생산이 끝난 뒤에도 제품 상태를 확인하고 책임질 수 있는 제조 체계가 그 바탕에 있습니다.
Quality Control Begins Before the First Part Is Made
Quality control begins with the product specification. Engineers first decide the outlet count, switch type, cord length, body size, grounding method, and rated electrical values. Every Subony power strip uses a 16A 250V rating and a three-conductor grounded cord. For general-purpose models, the recommended combined appliance load is kept within 3,200W for the entire strip. These values guide the internal layout, product marking, and instructions from the beginning.
The current path is reviewed before the housing tooling is finalised. Copper conductors need enough width and a stable shape throughout the full outlet arrangement. Socket contacts, switches, and the incoming cord must meet without a weak or loosely supported junction. Subony designs the conductive path across the whole strip instead of treating every outlet as an isolated capacity. Connected sections use closely fitted permanent joints. They do not rely on a simple lump of solder to hold the electrical route together.
A prototype then turns the drawing into something that can be handled. Engineers first check whether a large plug blocks the next outlet. They also operate the switch and examine the cord exit for sharp bends. Labels must remain readable, and the body must sit steadily when adapters are connected. Electrical dimensions and everyday usability are reviewed together before the design is released for production.
Incoming Materials Decide the Strength of the Finished Strip
Production quality depends on the consistency of every incoming component. Flame-retardant ABS is checked against the specified material and colour. Moulded housings are inspected for warping, incomplete filling, rough edges, and dimensional changes. Copper conductors and grounding contacts are checked for the required shape and thickness. A part that is slightly distorted can create poor alignment or uneven contact pressure after assembly.
The flexible cord carries its own specification. Printed markings, length, outer insulation, and conductor arrangement need to match the model being produced. Switches and overload protection devices are also separated by rating and model. A switch with a bent terminal or inconsistent travel cannot be corrected by a clean outer housing. Incoming inspection keeps unsuitable material away from the assembly line. Lot records preserve traceability when a supplier part needs to be reviewed later.
Assembly Inspection Protects Every Electrical Path
Once assembly begins, the inspection moves from individual parts to their connections. Conductors must sit in the intended guides without twisting or lifting. Cord wires need a permanent termination that will not loosen during normal use. KC 60884-1 specifically addresses terminals and permanent terminations. A loose junction can raise electrical resistance and concentrate heat in a small area.
A grounded strip contains live, neutral, and protective earth conductors. The earth route must remain continuous from the plug to every grounded socket. No conductor should be pinched by the housing or placed where a screw or moving switch can damage its insulation. Cord anchorage keeps an external pull away from the internal electrical joint.
Switch operation is inspected after the conductive parts are installed. Individual switches must control their matching outlets. A main switch must control the complete outlet group. In Subony general-purpose strips with four or more outlets, the main control also includes overload protection. Switch height and indicator operation are checked first. Socket alignment and the housing joint complete the visible inspection.
Process inspection finds a problem before the housing is permanently closed. A misplaced conductor or deformed contact can be corrected at the station where it occurred. A late discovery makes the cause harder to identify. It may also allow the same condition to continue through the next units.
Electrical and Mechanical Type Tests Go Beyond Appearance
A new design needs tests that appearance alone cannot answer. During a temperature-rise test, current is passed through the accessory under defined conditions. Temperatures are then measured near electrical terminals. The purpose is to detect excessive heating caused by poor contact, inadequate conductive material, or an unstable connection. It is an instrumented test, not a brief touch of the outer case.
Insulation resistance and electric strength tests examine whether electricity remains on its intended path. Samples may first be exposed to ageing and humidity conditions. A specified test voltage is then applied between current-carrying parts, earth, and accessible surfaces. Flashover or insulation breakdown must not occur. Ground continuity is measured separately. Metal grounding clips alone do not prove that the protective route is electrically complete.
Switches and sockets also face repeated operation. Breaking-capacity and normal-operation tests cycle the contacts while electrical load is present. The relevant classification for a switch fitted to a portable socket-outlet includes 10,000 operating cycles. This does not mean that every saleable strip is switched ten thousand times. Representative samples prove the durability of the design, while production units receive appropriate routine and functional checks.
Mechanical tests cover plug withdrawal force, cord anchorage, cable flexing, impact, and compression. The plug must not fall out easily, but it should not require unreasonable force to remove. The housing must continue to protect live parts after the specified stress. Insulating materials are also evaluated for resistance to heat, abnormal heat, fire, tracking, and rust-related deterioration in metal components. These tests explain why material choice, internal spacing, and assembly pressure are treated as one system.
Routine Factory Tests Complete the Production Record
Type tests and routine factory tests serve different purposes. Long or destructive tests prove that a design can meet the standard. They use designated samples. Factory-wired plugs and portable socket-outlets then undergo the applicable routine tests during production. The checks cover correct wiring and protective earth continuity. They also detect short circuits, miswiring, and inadequate separation between live conductors and earth.
The routine-test system must prevent a failed unit from entering the group of saleable products. A repaired unit is tested again. Test equipment is challenged with a known or simulated fault. This confirms that the tester can reject an actual defect. Records identify the product type, date, location, and tested quantity. They also show the number of failures and the action taken.
Final inspection adds the details a customer can see. Housing joints, switch height, socket alignment, cord length, printed ratings, and packaging are reviewed before shipment. This final view does not replace electrical testing; it completes it. A clean body is the visible result of earlier decisions. Consistent switch operation reflects measurements made throughout production.
Subony has manufactured power strips in Korea for forty-eight years and provides a one-year warranty. Manufacturing experience does not remove the need for testing. It helps the factory trace a recurring difference and adjust the relevant process. The same standard can then be carried into future production runs.
추가 정보
멀티탭 품질검사는 한 번의 통전검사로 끝나지 않습니다. 설계와 인증 단계에서는 대표 시험품으로 구조와 내구성을 확인합니다. 생산 단계에서는 입고 부품과 조립 상태를 관리한 뒤 완성품에 공장 일상시험을 적용합니다.
시험마다 목적도 다릅니다. 온도 상승과 반복 동작은 설계가 장기간 사용 조건을 견디는지 봅니다. 접지 연속성과 오결선 검사는 잘못 연결된 생산품을 출고 전에 걸러냅니다. 최종 외관검사와 기록 관리까지 이어져야 하나의 생산분을 나중에도 추적할 수 있습니다.
멀티탭이 완성되는 일곱 단계
| 단계 | 확인 내용 | 검사 목적 |
|---|---|---|
| 제품 사양 | 16A 250V 정격, 구수, 스위치, 접지, 전선 길이. | 사용 범위와 제품 구조를 먼저 고정합니다. |
| 설계와 시제품 | 동단자 배치, 내부 간격, 케이스, 플러그 간섭. | 전기적 조건과 실제 사용성을 함께 맞춥니다. |
| 부품 입고 | 난연 ABS, 동단자, 접지 단자, 전선, 스위치. | 도면과 다른 자재가 생산에 섞이는 것을 막습니다. |
| 조립 공정 | 영구 접속, 접지 경로, 전선 고정, 스위치 작동. | 느슨한 연결과 오조립을 케이스를 닫기 전에 찾습니다. |
| 형식 시험 | 절연, 온도 상승, 반복 동작, 체결력, 기계적 강도. | 대표 시험품으로 설계의 안전성과 내구성을 검증합니다. |
| 공장 일상시험 | 결선, 접지 연속성, 오결선과 절연 이상. | 생산된 제품 가운데 전기적 불량을 출고 전에 분리합니다. |
| 최종 출고 | 외관, 표시, 전선 길이, 포장, 검사 기록. | 제품 상태와 생산 이력을 마지막으로 대조합니다. |
품질검사에서 놓치면 안 되는 항목
- 정격전류와 정격전압이 제품 구조와 표시 사항에 일치하는지 확인합니다.
- 동단자와 전선 접속부가 쉽게 움직이지 않는 영구 접속인지 봅니다.
- 플러그 접지극에서 각 콘센트 접지 단자까지 연속성을 측정합니다.
- 절연 저항과 절연 내력 시험에서 누설과 절연 파괴가 없는지 확인합니다.
- 정해진 전류 조건에서 단자 온도 상승이 기준 범위 안에 있는지 측정합니다.
- 스위치와 콘센트가 반복 작동 후에도 기능과 체결력을 유지하는지 봅니다.
- 전선 인출부가 당김과 굽힘을 받은 뒤에도 내부 접속부를 보호하는지 확인합니다.
- 불합격품 분리와 재시험, 장비 교정과 생산 기록이 빠짐없이 이어져야 합니다.
멀티탭 품질검사 FAQ
시험 방식
생산된 모든 멀티탭을 온도 상승 시험과 10,000회 스위치 시험에 넣나요?
그렇지 않습니다. 시간이 오래 걸리거나 제품에 부담을 주는 형식 시험은 정해진 대표 시험품으로 설계의 적합성을 확인합니다. 실제 생산품에는 제품 구조에 맞는 공장 일상시험과 기능, 외관검사가 적용됩니다.
형식 시험과 공장 일상시험은 무엇이 다른가요?
형식 시험은 새 모델의 구조와 재료가 안전기준을 만족하는지 검증하는 과정입니다. 공장 일상시험은 같은 설계로 생산된 제품에서 오결선, 접지 단선과 절연 이상 같은 조립 불량을 찾아냅니다.
온도 상승 시험은 본체 표면 온도만 재나요?
핵심은 전류가 흐르는 플러그와 콘센트 단자 부근의 온도 변화입니다. 정해진 전류와 시험 조건에서 계측하며, 접촉 저항이나 단자 구조로 생기는 국부 발열이 기준을 넘는지 확인합니다.
절연 저항과 절연 내력은 같은 시험인가요?
둘 다 절연 상태를 보지만 측정 목적이 다릅니다. 절연 저항은 전기가 새는 정도를 저항값으로 보고, 절연 내력은 높은 시험전압을 가했을 때 섬락이나 절연 파괴 없이 견디는지 확인합니다.
접지와 기계적 검사 FAQ
접지 단자가 눈에 보이면 접지 검사가 끝난 것 아닌가요?
외형만으로는 내부 접지선의 연결 상태를 알 수 없습니다. 플러그 접지극과 각 콘센트의 접지 접점 사이가 전기적으로 이어지는지 연속성을 측정해야 합니다.
플러그를 빼는 힘도 품질검사에 들어가나요?
플러그가 쉽게 빠지면 접촉이 불안해질 수 있고, 지나치게 빡빡하면 사용이 어렵습니다. 기준 플러그와 시험 게이지를 사용해 인발력이 정해진 범위에 들어오는지 확인합니다.
전선은 어떤 검사를 받나요?
전선 규격과 피복, 도체 구성을 확인하고 본체에 연결한 뒤에는 잡아당김과 굽힘에 견디는지 봅니다. 외부에서 받은 힘이 내부 단자 접속부를 느슨하게 만들지 않아야 합니다.
난연 ABS면 화재 걱정이 전혀 없나요?
난연은 불이 전혀 붙지 않는다는 뜻이 아닙니다. 비정상적인 열과 불꽃을 만났을 때 연소 확산을 줄이기 위한 소재이며, 과부하와 느슨한 플러그, 먼지와 습기는 별도로 관리해야 합니다.
출고와 사후 관리 FAQ
검사에서 불합격한 제품은 어떻게 처리하나요?
판매 가능한 제품과 즉시 분리하고 원인을 확인합니다. 수리가 가능한 제품은 정해진 절차로 보완한 뒤 다시 시험하며, 시험 기록에는 불량 수량과 처리 결과를 남깁니다.
소비자가 새 멀티탭을 받으면 무엇을 먼저 보면 되나요?
정격과 인증 표시, 제조사 정보를 확인하고 케이스 벌어짐과 균열, 전선 손상, 스위치 걸림이 없는지 봅니다. 플러그를 벽 콘센트에 끝까지 꽂고 처음 사용하는 동안 이상한 열이나 냄새가 없는지도 살핍니다.
검사 과정을 이해하는 네 가지 기준
대표 시험품과 판매 제품을 구분합니다
파괴에 가까운 시험은 판매품마다 반복하지 않습니다. 그렇게 하면 오히려 새 제품을 손상시킬 수 있습니다. 대표 시험품으로 구조를 검증하고 생산품에는 빠짐없이 적용할 수 있는 일상시험을 실시합니다.
온도는 결과이고 접속 상태는 원인입니다
단자 온도가 높아지는 데는 동단자의 형상, 접촉 압력, 전선 접속과 플러그 체결 상태가 함께 작용합니다. 온도 측정값만 보는 것이 아니라 조립 공정의 어느 부분이 저항을 높였는지 되짚어야 같은 문제가 반복되지 않습니다.
검사 장비도 검사 대상입니다
시험기가 고장 난 채 합격 신호를 보내면 전수검사의 의미가 없습니다. 알려진 불량이나 모의 불량으로 장비의 검출 기능을 확인하고 정기적으로 교정한 기록을 남겨야 측정값을 신뢰할 수 있습니다.
기록이 있어야 개선이 이어집니다
제품 유형과 생산일, 검사 수량, 불량과 처리 결과가 남아야 부품과 공정의 변화를 비교할 수 있습니다. 오랜 제조 경험은 기억에만 의존하는 것이 아니라 반복해서 쌓인 검사 기록을 다음 생산에 반영할 때 품질로 이어집니다.
