SUBONY JOURNAL · ONE BUTTON, TWO CONTACTS
같은 OFF여도,
끊기는 연결은 다릅니다.
스위치를 끄면 전구의 불은 꺼집니다. 그런데 전구로 이어지는 두 전원선 가운데 하나가 끊겼는지, 둘 다 끊겼는지는 불이 꺼진 모습만으로 알 수 없습니다. 써보니 스위치의 ‘양극차단’ 표시는 바로 이 차이를 알려줍니다.
두 전원선과 기기가 이루는 하나의 회로부터 살펴보겠습니다. 실제 제품 사진과 단극·양극을 비교하는 3D를 따라가면, 버튼 하나로 무엇을 끊는지와 OFF 뒤에 어떤 연결이 남는지를 쉽게 구분할 수 있습니다.
단극은 한 선
한 선은 끊기고, 다른 한 선은 연결이 남습니다
양극은 두 선
스위치 뒤 AC 출력의 두 전원선을 모두 분리합니다
기기를 거치는 회로
전류가 흐르려면 회로가 이어져야 합니다
01 · THE MARKING
큰 스위치 옆, 작은 글자부터 읽어볼까요
책상 위 기기를 다 쓰고 나면 멀티탭의 큰 버튼을 한 번 누릅니다. 불이 꺼지고 기기가 멈추는 익숙한 동작입니다. 버튼 주위에 적힌 ‘양극차단’은 이때 스위치가 전원선 두 가닥의 연결을 함께 끊는다는 뜻입니다.
단극은 두 전원선 중 한 선을 끊고, 양극은 두 전원선을 함께 끊습니다. 겉에서 누르는 버튼은 하나여도 두 접점이 연동되어 움직일 수 있습니다. 버튼이 몇 개인지, 플러그를 몇 개 꽂는지와 스위치가 끊는 전원선의 수는 구분해서 읽으면 됩니다.

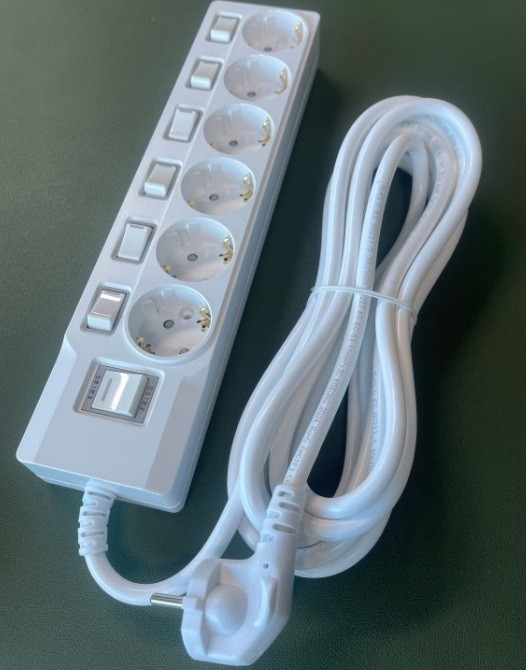

써보니 6구 통합·개별 구성에는 큰 스위치 주변에 ‘양극차단’과 ‘과부하차단’이 나란히 표시된 제품이 있습니다. 양극차단은 두 전원선을 함께 개폐하는 방식이고, 과부하차단은 과도한 전류에 대응하는 보호 기능입니다. 두 표시를 이해하기 전에, 전기가 기기를 지나는 길부터 따라가 보겠습니다.
02 · ONE COMPLETE CIRCUIT
두 전원선은 기기를 거쳐 하나의 회로를 이룹니다
접지형 멀티탭의 전원 케이블에는 세 가닥의 선이 있습니다. 두 가닥은 기기에 전력을 공급하는 전원선이고, 나머지 한 가닥은 보호접지선입니다. 두 전원선은 각각 따로 기기를 작동시키는 두 회로가 아닙니다. 기기를 사이에 두고 이어져야 정상적인 전류가 흐를 수 있는 하나의 회로를 이룹니다.
전구를 연결했다고 생각해 보세요. 전원 한쪽 → 전원선 A와 스위치 → 전구 → 전원선 B → 전원의 다른 쪽으로 길이 이어집니다. 전구는 이 회로에서 전기에너지를 빛과 열로 바꾸는 부하입니다. 전구를 거쳐 길이 이어진 상태를 ‘닫힌 회로’, 즉 폐회로라고 합니다. 두 전원선을 전구 없이 서로 직접 연결한다는 뜻은 아닙니다.
교류에서는 전류의 방향이 주기적으로 바뀝니다. 그래서 A는 항상 들어오는 선, B는 항상 나가는 선이라고 고정하지 않고 두 선이 만드는 회로로 이해하면 됩니다. 여기서 ‘2극’은 스위치가 제어하는 전원선이 두 개라는 뜻입니다. 건전지의 플러스·마이너스나, 플러그를 꽂는 자리인 ‘2구’를 말하는 것이 아닙니다.
03 · COMPARE THE CONTACTS
3D에서 단극과 양극을 바꾸고, 같은 기기를 꺼보세요
스위치에서 금속이 맞닿거나 떨어져 연결을 여닫는 자리를 접점이라고 합니다. 단극은 한 전원선에 개폐 접점이 있고, 양극은 두 전원선의 접점이 하나의 조작에 연동됩니다. ON에서는 기기를 거치는 회로가 이어지므로 두 방식 모두 기기를 작동시킬 수 있습니다.
아래 3D에서 단극·양극을 선택한 뒤 ON과 OFF를 비교해 보세요. 오른쪽 ‘기기(부하)’로 이어지는 두 전원선을 따라가면, 단극 OFF에서는 접점 한 곳이 열리고 다른 전원선은 이어져 있습니다. 양극 OFF에서는 두 전원선의 접점이 함께 열립니다. 기기의 정상 동작은 두 경우 모두 멈추지만, 스위치 뒤 기기 쪽에 남는 전원 연결이 다릅니다.
OFF에서 멈추는 것은 기기를 지나는 정상적인 부하전류입니다. 화면에 남아 있는 연결선은 전원과 이어진 경로를 보여주는 것이며, 그 선에 계속 부하전류가 흐른다는 뜻이 아닙니다. 접지 경로는 단극·양극과 ON·OFF 선택에 관계없이 이어집니다. 열리는 접점 수, 남는 연결, 기기의 동작을 따로 살펴보는 것이 비교의 핵심입니다.
SUBONY · INTERACTIVE PRINCIPLE
한 선과 두 선, 차단 방식 비교
단극·양극을 바꾸고 OFF에서 차이를 확인해 보세요.
두 전원선의 접점이 각각 연결되어 기기 쪽으로 전원을 공급합니다. 아래 보호접지는 스위치 상태와 관계없이 이어집니다.
움직이는 빛은 남아 있는 전원 연결을 강조합니다. 실제 부하전류 흐름은 아닙니다.
밝은 선은 스위치의 전원 연결 경로, 왕복하는 점은 닫힌 회로의 교류 전류입니다.
OFF여도 벽 콘센트에 연결된 입력 쪽은 전원과 이어져 있습니다. 플러그를 뽑은 상태와 다르며, 양극차단은 누전 감지 기능을 뜻하지 않습니다.
04 · CURRENT AND CONNECTION
둘 다 불은 꺼집니다. 남는 전원 연결이 다릅니다
단극 OFF는 두 전원선 중 한 선을 끊습니다. 회로는 한 곳만 열려도 전구를 거쳐 이어지는 길이 끊기므로 정상 부하전류가 흐르지 않고 전구가 꺼집니다. 끊지 않은 다른 한 선은 전원과 연결된 채 남지만, 그 사실만으로 기기에 정상 전류가 계속 흐르는 것은 아닙니다.
전류는 일정 시간에 전기가 얼마나 흐르는지를 나타내고, 전압은 두 지점 사이의 전기적인 차이입니다. 단극 OFF에서는 배선과 플러그 방향에 따라 기기 쪽에 대지에 대한 전압이 남을 수 있습니다. 기기가 멈췄다는 사실만으로 두 전원선이 모두 분리됐다고 볼 수 없으며, 방향을 바꿔 꽂을 수 있는 국내의 둥근 접지 플러그에서는 어느 한 핀이 늘 같은 전원 쪽이라고 단정할 수도 없습니다.
양극 OFF는 스위치 뒤 AC 출력의 두 전원선을 모두 전원에서 분리합니다. 다만 벽에 플러그가 꽂혀 있으면 전원 케이블과 스위치 입력 쪽은 계속 전원에 연결되어 있습니다. 보호접지도 이어져 있습니다. 양극차단의 범위는 해당 스위치가 제어하는 AC 출력이며, 멀티탭 내부 전체가 무전압이 되거나 벽 플러그를 뽑은 상태와 같아지는 것은 아닙니다.
05 · PROTECTIVE EARTH
세 번째 선, 접지는 왜 그대로 이어질까요
접지선은 평소 기기에 전력을 공급하는 두 선과 역할이 다릅니다. 절연에 문제가 생겨 금속 외함 등에 전기가 닿는 상황에서, 고장 전류가 돌아갈 수 있는 보호 경로를 구성합니다. 콘센트 양옆의 접지 접점과 전원선 속 보호접지선은 이 경로의 일부입니다.
양극차단 스위치가 일상적으로 여닫는 대상은 두 전원선입니다. 보호접지는 ON과 OFF를 바꿔도 연속된 경로로 유지합니다. 따라서 ‘세 가닥인데 왜 두 가닥만 끊을까?’라는 질문의 답은, 남은 한 가닥이 전원 조작용 선이 아니라 보호를 위한 선이기 때문입니다.
접지가 이어져 있다는 구조와 실제 집의 접지가 정상이라는 확인도 구별해야 합니다. 멀티탭에 접지 접점이 있어도 벽 콘센트와 건물 배선까지 연결되어야 경로가 완성됩니다. 접지선 자체가 누설 전류를 감지해 스위치를 내리는 장치는 아니며, 그 감지와 차단은 누전차단기의 역할입니다.
06 · THREE DIFFERENT FUNCTIONS
양극차단·과부하차단·누전차단, 묻는 질문이 다릅니다
양극차단은 ‘어느 경로를 끊는가’에 대한 설명입니다. 두 전원 경로를 함께 여닫는 방식을 뜻합니다. 과부하차단은 ‘전류가 너무 커졌을 때 어떻게 대응하는가’에 대한 기능입니다. 해당 보호장치의 동작 조건에 따라 전원을 끊습니다. 양극차단 표시만으로 자동 과부하 보호까지 있다고 판단하지는 않습니다.
누전차단은 들어가는 전류와 돌아오는 전류의 차이를 살피는 기능입니다. 전류가 다른 경로로 새어 나가 불균형이 생기면, 정해진 동작 조건에 따라 차단합니다. ‘두 선을 끊는다’와 ‘새어 나간 전류를 감지한다’는 서로 다른 설명입니다. 양극차단이라고 적힌 일반 스위치를 누전차단기로 읽으면 안 되는 이유입니다.
하나의 부품에 양극 개폐와 과부하 보호가 함께 들어갈 수는 있습니다. 써보니 제품에서 큰 스위치 옆 두 표시를 함께 읽는 것도 이 때문입니다. 다만 큰 통합 스위치의 표시가 옆에 있는 모든 작은 개별 버튼의 내부 구조까지 설명하는 것은 아닙니다. 각각의 역할과 적용 범위를 구분해서 읽어야 합니다.
07 · EVERYDAY CONTROL
큰 버튼과 작은 버튼, 하루의 사용 방식에 맞추기
작업등과 모니터를 함께 쓰는 자리라면, 사용을 마친 기기를 정상 종료한 뒤 통합 스위치로 해당 콘센트 묶음의 전원을 정리할 수 있습니다. 각 기기의 사용 시간이 다르면 개별 스위치가 편리합니다. 통합과 개별은 어느 콘센트까지 한 번에 조작할지를 정하는 구분이고, 단극과 양극은 그 스위치가 몇 개의 전원 경로를 끊는지를 정하는 구분입니다.
그래서 개별 버튼 하나를 OFF로 둔 상태와 양극차단 표시가 있는 통합 스위치를 OFF로 둔 상태를 같은 것으로 생각하지 않는 편이 정확합니다. 계속 켜둘 기기가 함께 연결되어 있다면 통합 스위치의 제어 범위부터 정리해 두면 됩니다. 버튼 위치와 담당 콘센트를 맞춰두면 매번 플러그를 다시 찾을 필요도 줄어듭니다.
USB 상시전원 모델은 AC 콘센트 스위치와 별개로 USB 출력이 유지되는 구성이 있습니다. AC 버튼을 껐는데 LED 시계가 계속 켜져 있다고 해서 곧바로 스위치 고장은 아닙니다. 반대로 멀티탭을 청소하거나 자리를 크게 옮길 때는 OFF에만 의존하지 않고, 연결 기기를 종료한 뒤 벽에서 전원 플러그를 분리하는 단계까지 구분합니다.
08 · READ THE FUNCTION
빨간 표시등과 양극차단 표시는 따로 읽어야 합니다
불빛을 만드는 작은 회로와 전원을 끊는 접점은 구분해야 합니다. 표시등은 스위치 ON/OFF와 연동되기도 하고, 전원 쪽에 별도로 연결돼 AC 출력을 꺼도 켜져 있기도 합니다. 조명이 있는 양극 스위치도 있으므로, 표시등을 켜기 위해 반드시 한 선만 끊어야 하는 것은 아닙니다. 별도 표시등에 흐르는 전류와 연결한 기기의 부하전류도 서로 다릅니다.
먼저 양극차단 표시가 어느 스위치에 해당하는지, 그 스위치가 어느 AC 콘센트를 제어하는지 읽어보세요. 큰 통합 스위치의 표시를 모든 작은 개별 버튼에 그대로 적용하지 않습니다. 그다음 연결할 기기의 조건과 멀티탭 전체의 정격·허용전력, 필요한 구수와 전선 길이를 함께 맞춥니다. 양극차단이 허용전력을 늘려주는 것은 아닙니다.
핵심은 세 문장으로 정리됩니다. 기기는 두 전원선이 부하를 거쳐 이루는 회로로 작동합니다. 단극은 그중 한 선을, 양극은 두 선을 함께 끊습니다. 둘 다 기기는 멈추지만 남는 전원 연결은 다릅니다. 이 차이를 표시등, 과부하 보호, 누전 감지, 보호접지의 역할과 구분하면 작은 스위치에 적힌 기능을 더 정확히 읽을 수 있습니다.
써보니 멀티탭 3D로 비교하기
크게 보기 ↗ENGLISH EDITION · POWER STRIP SELECTION
One Circuit, Two Supply Conductors: Single-Pole and Double-Pole Switching
Follow the supply through a lamp and back to the source, then compare opening one conductor with opening both. The lamp goes out in either case, but the remaining supply connection is different.
01 · Start with the words beside the master switch
At the end of a working day, pressing a power-strip switch can turn off several devices. The double-pole marking describes what the switch disconnects during that familiar action. A single-pole switch opens one supply conductor. A double-pole switch opens both supply conductors through one linked operation. The number of visible buttons and the number of electrical poles are separate features.

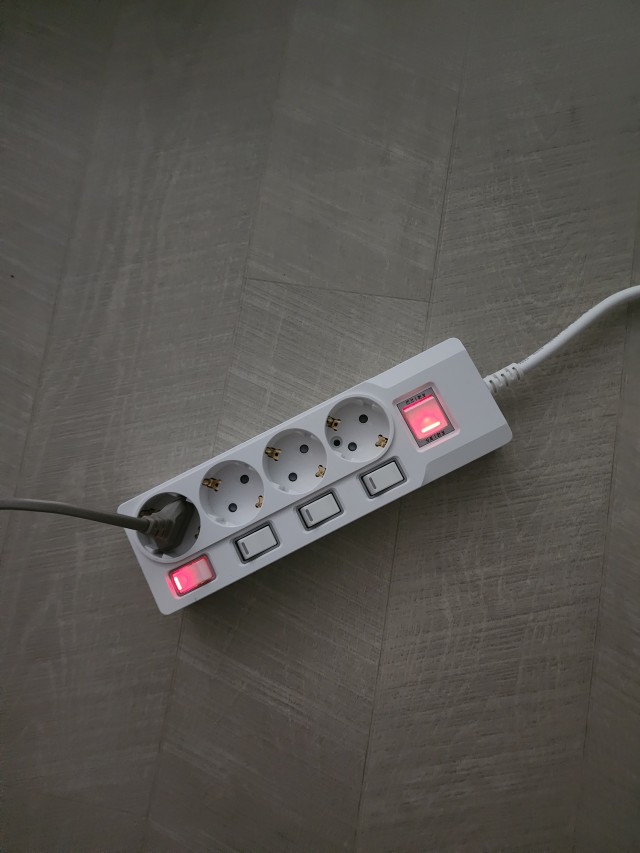

Some Subony six-outlet strips combine a large master switch with smaller individual switches. The large switch can carry both double-pole and overload-protection markings. The first identifies the conductors being switched; the second identifies a protective response to excessive current. Neither description should be inferred just from an illuminated rocker.
Read each marking beside the switch it actually describes. A master-switch label does not establish the internal arrangement of every neighbouring individual button. To see why opening one conductor and opening two both stop a device, start with the complete circuit through the device itself.
02 · The two supply conductors form one circuit through the load
An earthed power-strip cable contains two supply conductors and a third conductor for protective earth. The two supply conductors do not each form a separate working circuit for the appliance. Together with the connected appliance, they provide a complete path through which normal load current can flow. Protective earth has a different role and is not the normal return path for that current.
Imagine a lamp connected to the strip. Trace the path from one side of the source, through supply conductor A and the switch, through the lamp, and along conductor B to the other side of the source. The lamp is the load: it converts electrical energy into light and heat. This complete path is a closed circuit. It does not mean joining the supply conductors directly without a load between them.
Because this is AC, current direction reverses periodically. A and B should not be understood as permanently outward and return arrows. Two poles describes two switched conductors, not battery-style positive and negative terminals. It is also different from two outlets, which simply describes how many plugs the strip accepts.
03 · Compare one contact opening with two contacts opening
A contact is the conducting interface that closes or opens an electrical connection. A single-pole switch has a switched contact in one supply conductor. A double-pole switch operates contacts in both supply conductors together. In the ON state, either arrangement can complete the circuit through the load and allow the connected appliance to operate.
In the 3D view, select single-pole or double-pole and compare ON with OFF. Follow the two supply conductors to the appliance load shown on the right. Single-pole OFF opens one contact while the other conductor remains connected. Double-pole OFF opens both contacts. Normal appliance operation stops in both cases. Compare the contact gaps and remaining supply connection as well as the load state.
An intact line in the OFF view identifies a remaining electrical connection. It does not mean normal load current is still flowing through that line and the appliance. The normal appliance-current circuit has been broken. Protective earth remains continuous in both switching modes and both operating states; it is never used to complete the load circuit.
04 · The lamp stops, but a connected conductor can retain voltage
Opening just one point breaks the complete path through the lamp. A single-pole switch therefore stops normal load current when turned OFF. The unswitched conductor remains connected to the supply, but that connection alone does not mean the appliance continues drawing its normal operating current.
Current and voltage describe different things. Current is the rate of electrical charge flow; voltage is an electrical potential difference between two points. With single-pole switching, voltage relative to earth can remain on the appliance side, depending on the wiring and plug orientation. The reversible round-pin earthed plugs commonly used in Korea do not establish a permanently fixed supply connection for a particular photographed pin.
Double-pole OFF disconnects both conductors of the controlled downstream AC output from the incoming supply. This is the relevant difference. The power cable and input side of the switch remain connected to the mains while the wall plug is inserted, and protective earth remains continuous. The whole strip is not thereby voltage-free. Neither the dark lamp nor an OFF rocker is permission to touch internal parts.
05 · Protective earth keeps its own continuous path
Protective earth serves a different purpose from the two conductors carrying the normal appliance supply. If an insulation fault energises accessible metalwork, the protective-earth system provides a path for fault current. The earth contacts at an outlet and the protective conductor inside an earthed cable form parts of that system.
The double-pole switch operates the two supply conductors. It leaves protective earth continuous as the button moves between ON and OFF. This explains why a cable can contain three conductors while the switch is described as two-pole: the third conductor has a separate protective role.
An earthed strip also depends on the installation it connects to. Visible earth contacts alone cannot establish that the wall outlet and building wiring provide an intact protective-earth path. Equally, earth is not a sensor that decides when to trip. A residual-current device detects an imbalance between outgoing and returning current and disconnects under its specified operating conditions. A protective path and an automatic protective device are complementary features with different jobs.
06 · Switching, overload protection and leakage detection
Double-pole switching answers the question “Which conductors are opened?” Overload protection answers “What happens when current exceeds the protection device’s operating conditions?” A switch may incorporate both functions, but double-pole construction alone does not establish automatic overload protection.
Residual-current protection answers another question: “Is all the current returning through the intended circuit?” It compares outgoing and returning current. An imbalance can indicate leakage through another path, and the device trips when its operating conditions are met. Opening two conductors and detecting leakage are different capabilities.
This is why two markings can correctly appear beside one Subony master switch. Read double-pole and overload protection separately, and look for specific residual-current protection where that function is required. Do not translate the general word cut-off into every kind of protection. A large rocker is not automatically an RCD, and the description of a master switch does not automatically apply to its neighbouring individual buttons. The relevant product marking and function must match the claim.
07 · Choose the switching scope for your daily routine
A work light and monitor may finish their day together. After shutting down equipment normally, a master switch can control the outlet group in one action. Individual switches are useful when connected devices follow different schedules. Master versus individual describes the scope of control; single-pole versus double-pole describes the supply paths opened by a particular switch.
For that reason, an individual rocker in the OFF position should not automatically be treated as equivalent to turning off a master switch marked for double-pole operation. Identify the controlled outlets, especially when other devices must remain powered. A sensible arrangement makes everyday switching clearer without repeatedly tracing every cord.
USB models with an always-on USB supply add another distinction. Their USB output can remain available independently of the AC socket switch, so an LED clock that stays lit is not necessarily evidence of a failed rocker. For cleaning or relocating the strip, shut down connected equipment and disconnect the mains plug; do not rely on a socket switch to disconnect every function inside the product.
08 · An illuminated rocker does not identify its pole count
Illumination and pole count are separate switch features. An indicator can follow the switch state or be connected separately on the supply side, allowing it to remain lit when the controlled AC output is OFF. Illuminated double-pole switches also exist. Current in a separate indicator branch is different from the load current operating the connected appliance. A red button or glowing light cannot establish which contact arrangement is used.
Read the double-pole marking and identify which AC outlets that switch controls. Do not transfer a master-switch description to every individual rocker. Then match the strip’s overall rating, permitted load, outlet count and cable length to the equipment. Double-pole switching does not increase the allowable load, and an independently powered USB output must be considered separately.
The main distinction is straightforward. The two supply conductors and the appliance form a circuit through the load. Single-pole OFF opens one conductor; double-pole OFF opens both together. Normal operation stops in either case, but the remaining supply connection differs. Keep that distinction separate from illumination, overload protection, residual-current detection and the continuous protective-earth path.
추가 정보기능 비교 · 스위치 용어 · 사용 확인표 · FAQ · 관련 키워드
다섯 가지 역할, 한눈에 구분하기
| 구분 | 하는 일 | 이것만으로 알 수 없는 것 |
|---|---|---|
| 양극차단 스위치 | 스위치 뒤 AC 출력의 두 전원선을 한 번에 전원에서 분리합니다. | 입력 쪽까지 무전압이 되거나, 누전 감지 기능이 생기는 것은 아닙니다. |
| 단극 스위치 | 한 전원선을 열어 폐회로를 끊고 정상 부하전류를 멈춥니다. | 다른 전원선의 연결은 남습니다. 남는 연결·전압과 실제 부하전류는 다릅니다. |
| 과부하 보호장치 | 과도한 전류에 대해 정해진 동작 조건으로 차단합니다. | 모든 누설 전류를 감지하거나 허용전력을 늘려주지는 않습니다. |
| 누전차단기 | 들어가고 돌아오는 전류의 차이를 감지해 조건에 따라 차단합니다. | 접지 경로의 정상 여부나 모든 사고에 대한 보호를 보장하지는 않습니다. |
| 보호접지 | 고장 전류가 돌아갈 수 있는 보호 경로를 구성합니다. | 스스로 전류를 감지해 전원을 끄는 스위치는 아닙니다. |
작은 표시를 읽는 일곱 가지 용어
- 극(Pole)
- 스위치가 제어하는 전원 경로를 세는 말입니다. 단극은 한 선, 양극은 두 선을 개폐합니다. 구수나 버튼 수와 다르며, 기본 ON/OFF 형식은 각각 SPST·DPST로 표시합니다.
- 접점(Contact)
- 금속 부분이 맞닿거나 떨어지면서 전기 연결을 이어주거나 끊는 자리입니다. 양극에서는 두 전원선의 접점이 하나의 조작에 연동됩니다.
- 폐회로와 부하
- 전원에서 두 전원선과 기기를 거쳐 길이 이어진 상태가 폐회로입니다. 전구처럼 전기에너지를 사용하는 기기가 부하이며, 두 선을 부하 없이 직접 연결한다는 뜻이 아닙니다.
- 전압과 전류
- 전압은 두 지점 사이의 전기적인 차이이고, 전류는 일정 시간에 전기가 얼마나 흐르는지를 나타내는 값입니다. 정상 부하전류가 멈춘 상태에서도 연결 조건에 따라 대지에 대한 전압이 남을 수 있습니다.
- 보호접지(PE)
- 기기의 정상 전력 공급에 사용하는 두 선과 별도로 고장 상황의 보호 경로를 구성합니다. 전구의 정상 전류가 돌아오는 선이 아니며, 스위치를 꺼도 이어집니다.
- 과부하(Overload)
- 사용 조건에서 허용되는 범위를 넘는 전류가 흐르는 상태입니다. 차단장치의 동작 시간과 조건은 해당 장치의 특성에 따릅니다.
- 잔류전류·누설 전류
- 다른 경로로 새는 전류는 공급 회로에 전류의 불균형을 만들 수 있습니다. 누전차단기는 이러한 차이를 감지하며 양극 스위치의 단순 ON/OFF와 구별됩니다.
전원을 정리하기 전에 확인할 여덟 가지
- 양극차단 표시가 어느 스위치에 해당하는지 확인합니다. 표시등의 색·점등 상태나 큰 버튼의 표시만으로 작은 개별 버튼의 극수를 판단하지 않습니다.
- 통합 스위치를 끌 때 함께 꺼지는 콘센트 범위를 정리합니다.
- 기기가 꺼진 것과 두 전원선이 모두 분리된 것을 구분합니다. 계속 켜둘 기기가 있다면 각 스위치의 제어 범위에 맞춰 배치합니다.
- USB 상시전원 모델은 AC 스위치와 USB 출력의 제어 범위를 따로 확인합니다.
- 과부하차단과 누전차단은 각 기능의 표시를 별도로 읽습니다.
- 연결 기기의 전원 조건과 멀티탭 전체의 정격·허용전력을 함께 맞춥니다.
- 청소나 이동 전에 기기를 정상 종료하고, 전원 플러그를 벽에서 분리할 수 있는 배치인지 확인합니다.
- 스위치가 헐겁거나 제대로 걸리지 않거나, 타는 냄새·변색·손상이 있다면 반복 조작 대신 사용을 중단합니다.
자주 묻는 질문
단극은 한 선만 끊는데 왜 전구가 꺼지나요?
전구가 켜지려면 두 전원선과 전구를 거치는 길이 모두 이어져 있어야 합니다. 이 닫힌 회로는 한 곳만 열려도 끊기므로, 단극 스위치로 한 선을 끊으면 정상 부하전류가 멈추고 전구가 꺼집니다.
양극도 전구를 끄지만 두 전원선을 함께 엽니다. 차이는 전구가 꺼지는지보다, OFF 뒤 기기 쪽에 전원선과의 연결이 하나 남는지 두 선 모두 분리되는지에 있습니다.
단극 OFF에서는 다른 한 선에 전류가 계속 흐르나요?
한 선이 전원에 연결되어 남는 것과 정상 부하전류가 계속 흐르는 것은 다릅니다. 정상 회로가 한 곳에서 끊기면 전구나 기기를 거치는 부하전류는 멈춥니다.
다만 플러그 방향과 배선에 따라 기기 쪽에 대지에 대한 전압이 남을 수 있습니다. 기기가 멈췄다는 사실만으로 모든 연결이 분리됐다고 보지 않는 이유입니다. 양극은 해당 AC 출력의 두 전원선을 함께 분리합니다.
스위치 표시등을 켜려고 한 선만 끊는 건가요?
표시등의 배선 방식과 단극·양극은 별개의 항목입니다. 조명이 있는 양극 스위치도 있고, 표시등을 스위치 ON/OFF에 연동하거나 전원 쪽에 별도로 연결하는 구성도 있습니다.
전원 쪽에 별도 연결된 표시등은 AC 출력을 꺼도 켜져 있을 수 있습니다. 이때 표시등 회로의 전류와 연결 기기를 작동시키는 부하전류를 구분해야 합니다. 각 제품의 내부 배선을 확인하지 않은 상태에서 ‘표시등 때문에 한 선만 끊는다’고 단정하지 않고, 해당 스위치의 기능 표시와 제품 설명을 기준으로 읽으면 됩니다.
양극차단 OFF면 멀티탭 내부 전체가 안전한가요?
양극 OFF는 스위치 뒤 AC 출력의 두 전원선을 모두 전원에서 분리합니다. 벽에 플러그가 꽂혀 있다면 전원 케이블과 스위치 입력 쪽은 여전히 전원에 연결되어 있고, 보호접지도 이어집니다.
멀티탭 전체를 전원에서 분리할 때는 연결 기기를 정상 종료한 뒤 벽 플러그를 분리합니다. OFF 상태를 확인하려고 제품 내부를 열거나 접점을 만지는 것은 사용법에 포함되지 않습니다.
양극차단이 있으면 누전차단기도 필요 없는 건가요?
두 기능은 역할이 다릅니다. 양극차단은 두 전원선을 함께 여닫는 방식이고, 누전차단은 전류의 불균형을 감지해 조건에 따라 동작하는 보호 기능입니다.
양극차단 표시만으로 누전 감지 기능을 판단하지 않습니다. 필요한 보호 기능은 해당 제품과 설치 환경의 조건에 맞춰 따로 확인해야 합니다.
양극차단 옆에 과부하차단도 적혀 있으면 무엇이 다른가요?
양극차단은 끊기는 전원 경로의 수를, 과부하차단은 과도한 전류에 대한 보호 기능을 설명합니다. 한 스위치에 두 기능이 함께 들어갈 수 있습니다.
보호 기능이 있어도 연결할 수 있는 전력이 늘어나지는 않습니다. 멀티탭 전체의 허용전력과 연결 기기의 사용 조건을 지켜야 합니다.
양극차단 때 접지선도 함께 끊어지나요?
아닙니다. 양극차단의 두 극은 전기를 공급하는 두 전원 경로이며, 보호접지는 스위치 ON/OFF와 별개로 이어지는 구조입니다.
접지 경로는 벽 콘센트와 건물 배선까지 연결되어야 합니다. 멀티탭에 접지 접점이 보인다는 사실만으로 설치 전체의 접지 상태가 확인되지는 않습니다.
AC 스위치를 껐는데 USB 시계가 켜져 있어도 정상인가요?
USB 상시전원 모델에서는 AC 콘센트 스위치와 별개로 USB 출력이 유지될 수 있습니다. 이 경우 USB 시계가 계속 켜진 것만으로 스위치 고장이라고 판단하지 않습니다.
스위치가 제어하는 것은 해당 AC 콘센트인지, USB까지 포함하는지 제품 구성을 확인하면 됩니다. 멀티탭 전체를 전원에서 분리해야 할 때는 벽 플러그 분리까지 구분합니다.
