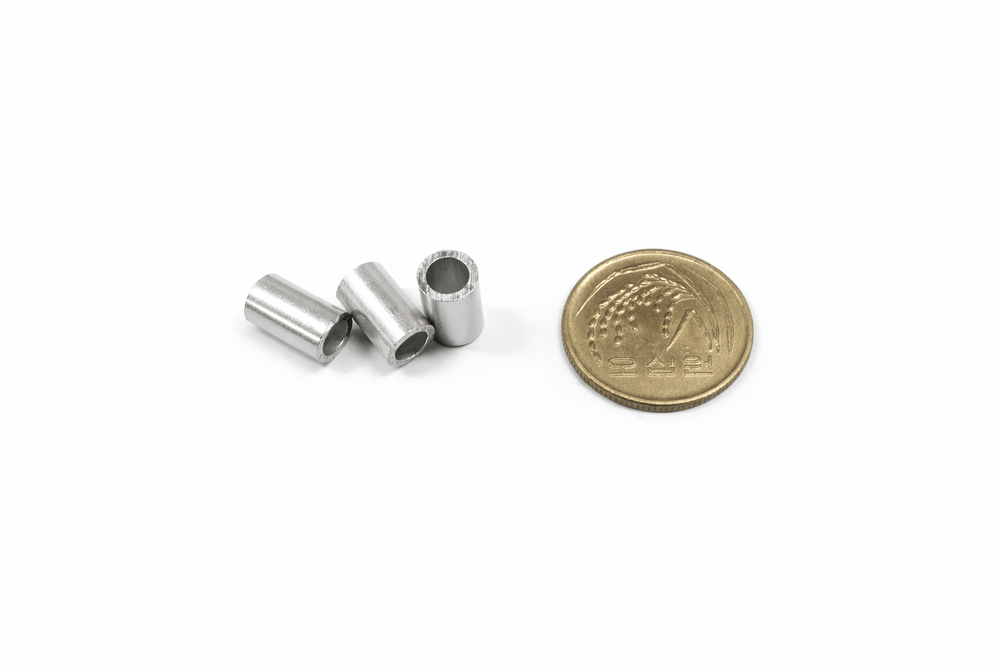

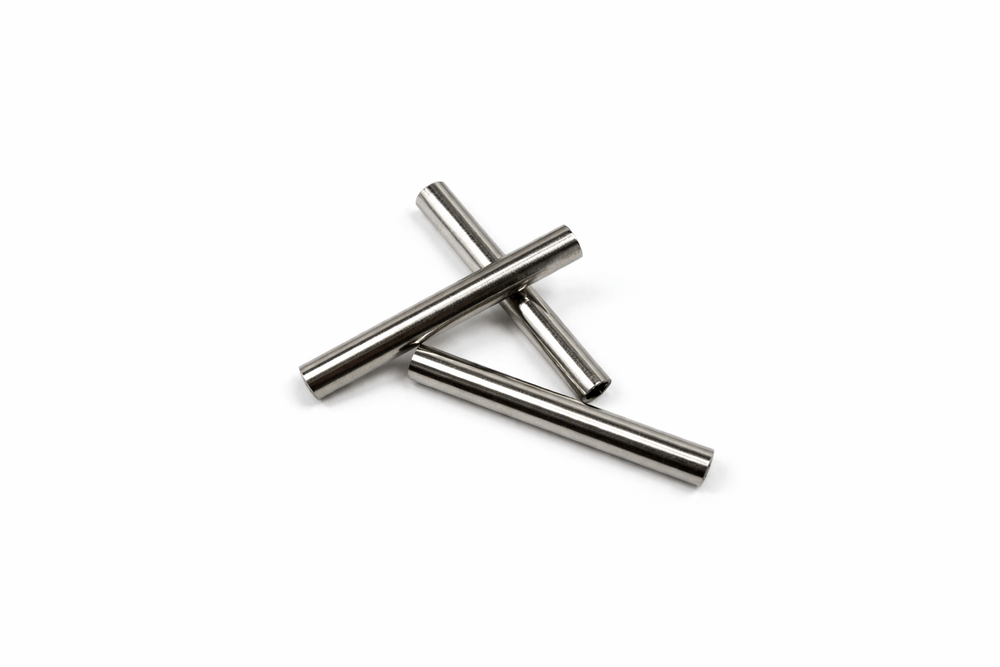

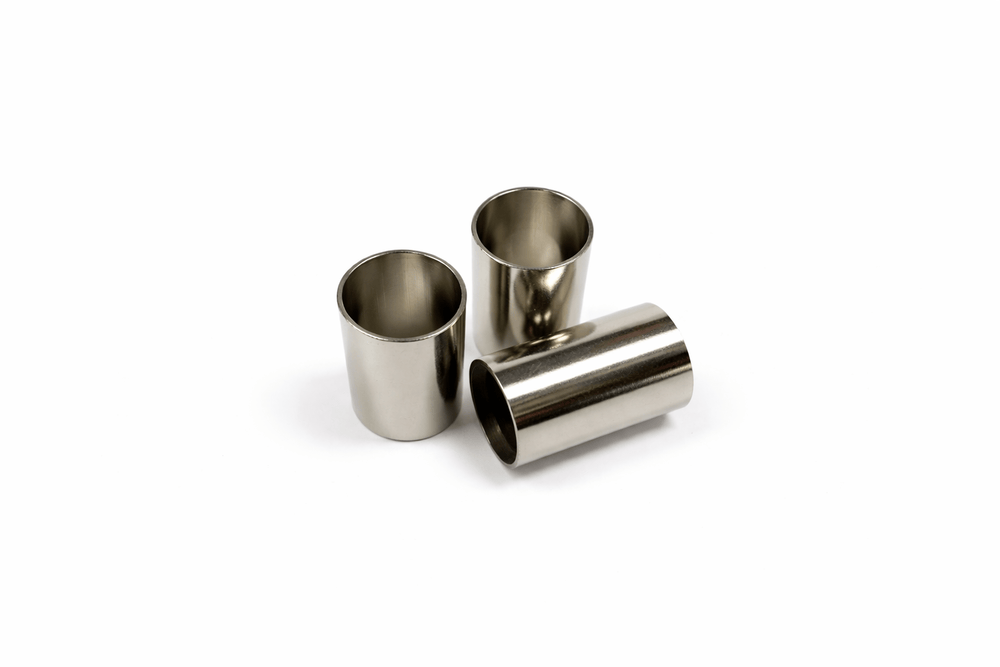

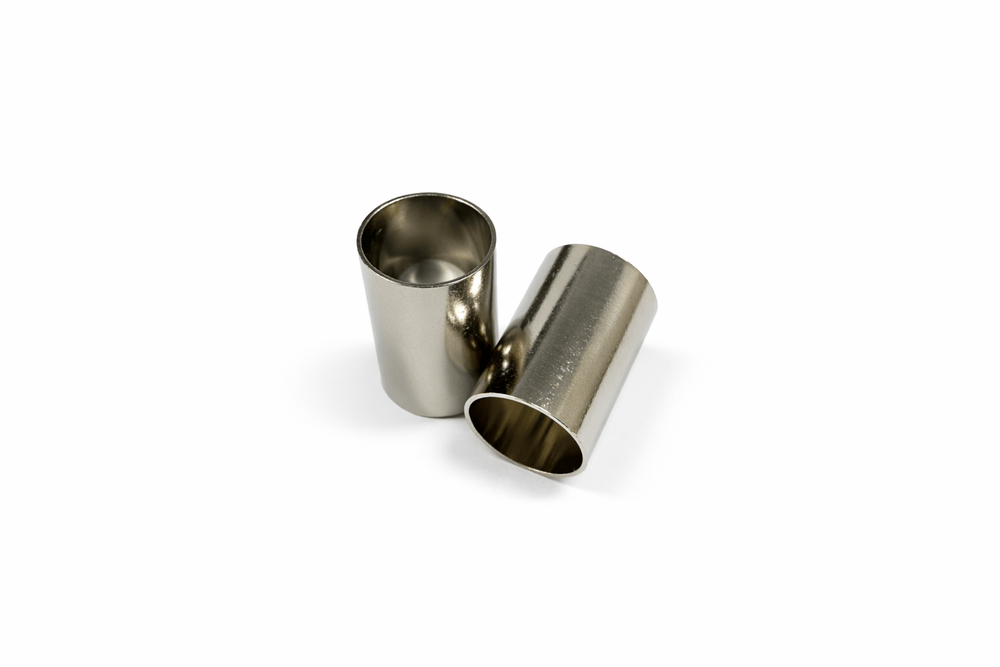

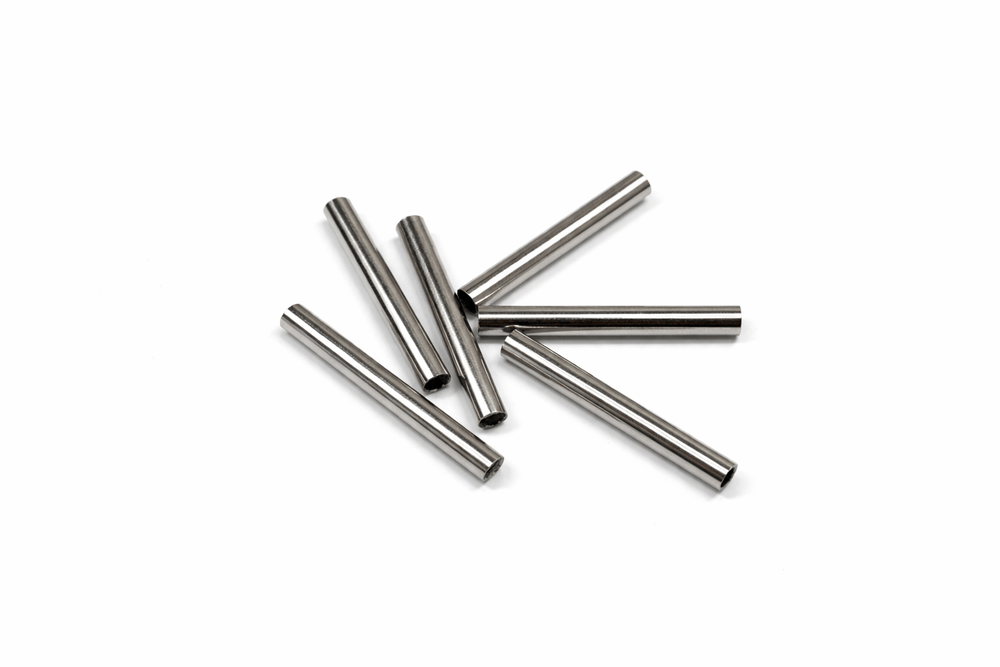

압착 슬리브(Crimp Sleeve)
전기 설비 및 산업용 배선 시스템에서 압착 슬리브(Crimp Sleeve)는 전기적 연결의 안정성과 기계적 결속을 동시에 확보하는 핵심 부품입니다. 전선과 전선, 또는 전선과 단자 간의 접속을 물리적인 압력으로 구현하는 방식으로, 외부 열원 없이도 높은 신뢰도의 접합을 형성하는 것이 특징입니다.
납땜이나 용접과 같은 열 기반 접합 방식과 달리, 압착 방식은 금속의 소성 변형(plastic deformation)을 이용하여 접촉면을 밀착시키며, 이 과정에서 전기적 연속성과 구조적 일체성을 동시에 확보합니다. 특히 접촉 계면에서 발생하는 산화막 제거와 금속 간 재배열 현상은 접촉 저항 감소와 장기 신뢰성 확보에 중요한 역할을 합니다.
압착 슬리브의 기술적 정의와 접합 원리
압착 슬리브는 금속 도체를 기계적으로 변형시켜 서로 결속시키는 비가열식 접합 요소입니다. 압착 공정에서 가해지는 압력은 단순한 고정력을 넘어, 금속 내부 조직까지 영향을 미치는 수준으로 작용합니다.
압착 시 도체와 슬리브 사이에서는 다음과 같은 현상이 발생합니다.
금속 표면의 산화층이 파괴되며, 새로운 금속 접촉면이 형성됩니다. 동시에 압력에 의해 금속이 유동하면서 미세 공극이 제거되고, 도체 간 접촉 면적이 극대화됩니다. 이 과정은 결과적으로 접촉 저항을 낮추고 발열을 억제하는 구조를 형성합니다.
이와 같은 접합 방식은 진동이나 열 팽창이 반복되는 환경에서도 접속 상태가 유지되는 장점을 가지며, 장기적인 유지보수 안정성을 확보하는 데 기여합니다.
압착 슬리브 재질의 선택 기준과 금속학적 특성
압착 슬리브의 성능은 재질에 의해 크게 좌우되며, 특히 전도율과 연성은 가장 중요한 평가 요소입니다.
가장 일반적으로 사용되는 재질은 고순도 구리입니다. 순도 99.9% 이상의 무산소동(OFC)은 전기 전도성이 매우 우수하며, 압착 시 균일한 소성 변형이 발생하여 전선 가닥 사이의 빈 공간을 효과적으로 채웁니다. 이러한 특성은 접촉 안정성과 전류 전달 효율을 동시에 향상시키는 요소로 작용합니다.
알루미늄은 경량성과 경제성 측면에서 장점을 가지며, 대형 케이블이나 구조용 전선에 주로 사용됩니다. 다만 표면에 자연적으로 형성되는 산화막으로 인해 압착 시 더 높은 압력이 요구됩니다.
특수 환경에서는 구리합금이나 산화물 분산 강화 구리와 같은 고기능 소재가 적용됩니다. 이러한 재질은 고온 환경에서도 기계적 강도를 유지하면서 전도 성능을 동시에 확보하는 특징을 가집니다.
내식성이 중요한 해양이나 화학 플랜트 환경에서는 스테인리스강이 선택되며, 이 경우 전기적 성능보다는 기계적 결속 안정성이 우선적으로 고려됩니다.
또한 대부분의 구리 슬리브는 표면에 주석 도금 처리가 적용됩니다. 이는 산화를 방지하고, 이종 금속 간 접촉 시 발생할 수 있는 전식 현상을 억제하는 역할을 합니다. 주석 도금은 장기적인 접촉 안정성을 확보하는 핵심 요소로 작용합니다.
산업 환경에 따른 압착 슬리브 적용 방식
압착 슬리브는 다양한 산업 분야에서 필수적인 연결 기술로 활용됩니다. 각 산업은 서로 다른 요구 조건을 가지며, 이에 따라 슬리브의 설계와 적용 방식도 달라집니다.
전력 및 에너지 산업에서는 대전류를 안정적으로 전달하는 것이 핵심입니다. 변전소나 배전반 내부의 배선 시스템에서는 높은 전류 밀도와 발열 억제가 중요한 요소로 작용하며, 태양광 발전 설비나 에너지 저장 장치에서는 배터리 셀 간 연결을 위해 고신뢰성 슬리브가 사용됩니다.
자동차 및 전기차 산업에서는 고전압 환경과 진동 조건을 동시에 고려해야 합니다. 차량 내부의 와이어 하네스는 지속적인 진동과 온도 변화에 노출되기 때문에, 압착 접속부는 높은 인장 강도와 내열 특성을 유지해야 합니다. 전기차 배터리 시스템에서는 접속 신뢰성이 곧 안전성과 직결되는 요소로 작용합니다.
해양 및 선박 산업에서는 염분과 습기에 의한 부식이 주요 변수입니다. 이 환경에서는 기밀성을 유지하는 압착 구조와 함께, 열수축 튜브와 결합된 방수형 슬리브가 주로 사용됩니다.
자동화 설비와 공작 기계 분야에서는 반복적인 움직임과 진동이 지속적으로 발생합니다. 이 경우 볼트 체결 방식은 시간이 지남에 따라 풀림 현상이 발생할 수 있으나, 압착 방식은 영구적인 결속 구조를 형성하여 유지보수 부담을 줄이는 효과가 있습니다.
슬리브 크기 및 용도에 따른 적용 특성
소형 제어용 슬리브는 주로 0.5mm²에서 6.0mm² 범위의 전선에 적용되며, 신호 전달 안정성이 중요한 제어 회로에서 사용됩니다. 이 영역에서는 미세 전류의 안정적인 전달이 핵심이며, 비교적 낮은 전류 밀도를 다룹니다.
중형 전력용 슬리브는 약 10mm²에서 50mm² 범위의 전선에 적용되며, 동력 배선 및 일반 산업 설비에서 사용됩니다. 이 경우 기계적 인장 강도와 전류 전달 성능의 균형이 중요합니다.
대형 산업용 슬리브는 70mm² 이상의 굵은 케이블에 적용되며, 주로 메인 전력 공급선이나 고전력 설비에서 사용됩니다. 이 영역에서는 발열 제어와 장기 내구성이 핵심 요소로 작용하며, 고압 유압식 압착 장비가 사용됩니다.
압착 공정의 핵심 기술 요소
압착 슬리브의 최종 성능은 공정 조건에 의해 결정됩니다. 동일한 재질이라도 압착 조건이 적절하지 않으면 접촉 저항 증가나 기계적 결함이 발생할 수 있습니다.
압착력은 가장 중요한 변수로, 부족할 경우 접촉 면적이 충분히 확보되지 않으며, 과도할 경우 도체 손상이 발생할 수 있습니다. 다이 형상과 압착 패턴 역시 중요하며, 육각 압착이나 인덴트 방식 등 다양한 형태가 적용됩니다.
표면 상태 또한 중요한 요소입니다. 도체 표면의 산화 상태나 오염 여부에 따라 접촉 품질이 달라지며, 적절한 전처리 과정이 요구됩니다.
최근에는 전자기 압착 기술이 도입되면서 고속·비접촉 방식의 정밀 접합이 가능해지고 있습니다. 이 기술은 짧은 시간 내에 균일한 압력을 가할 수 있어, 고정밀 산업 분야에서 활용도가 증가하고 있습니다.
압착 슬리브의 구조적 역할과 시스템 신뢰성
압착 슬리브는 단순한 연결 부품을 넘어, 전기 시스템 전체의 안정성을 결정하는 핵심 요소입니다. 전기적 연속성과 기계적 결속을 동시에 확보하는 구조적 특성은 다양한 산업 환경에서 필수적인 조건입니다.
특히 고전류 환경에서는 접촉 저항의 미세한 변화가 발열로 이어질 수 있으며, 이는 장비의 수명과 안전성에 직접적인 영향을 미칩니다. 따라서 정확한 재질 선택과 압착 공정 관리가 전체 시스템의 신뢰성을 좌우합니다.
압착 공구의 정기적인 교정과 품질 관리 역시 중요한 요소이며, 이는 단순한 유지보수를 넘어 설비 안정성을 유지하기 위한 필수 관리 항목으로 작용합니다.
압착 슬리브는 전기적 연결과 기계적 결속을 동시에 구현하는 대표적인 접합 기술이며, 재질, 설계, 공정 조건이 복합적으로 작용하는 고기능 부품입니다. 산업 환경에 따라 다양한 재질과 구조가 적용되며, 전력, 자동차, 해양, 자동화 설비 등 거의 모든 산업 분야에서 핵심적인 역할을 수행합니다.
정확한 부품 선정과 공정 조건의 체계적인 관리가 이루어질 때, 압착 슬리브는 장기적인 전기적 안정성과 구조적 신뢰성을 동시에 확보하는 기반 요소로 작용합니다.
Structural Principles and Industrial Applications of Crimp Sleeves
Crimp sleeves are essential components in electrical and industrial wiring systems, designed to ensure both electrical continuity and mechanical stability. By applying physical pressure, they create a secure connection between wires or between wires and terminals without the use of external heat sources.
Unlike soldering or welding, which rely on thermal energy, crimping utilizes plastic deformation of metal to achieve intimate contact between conductive surfaces. This process enhances both electrical conductivity and structural integrity. The removal of surface oxides and the rearrangement of metal at the संपर्क interface play a critical role in reducing contact resistance and improving long-term reliability.
Technical Definition and Bonding Mechanism of Crimp Sleeves
A crimp sleeve is a non-thermal joining element that mechanically bonds conductive materials through controlled deformation. During the crimping process, applied الضغط does more than simply hold components together; it alters the internal structure of the metal.
As pressure is applied, the oxide layer on the metal surface breaks down, allowing fresh conductive surfaces to come into direct contact. Simultaneously, the metal flows into voids between strands, eliminating air gaps and maximizing contact area. This results in a stable electrical path with minimized resistance and suppressed heat generation.
This bonding mechanism maintains its integrity even under conditions of vibration and thermal expansion, making it suitable for demanding industrial environments where long-term stability is required.
Material Selection and Metallurgical Characteristics
The performance of a crimp sleeve is fundamentally influenced by its material properties, particularly electrical conductivity and ductility.
High-purity copper, especially oxygen-free copper (OFC), is the most widely used material due to its excellent conductivity and ability to undergo uniform deformation. During crimping, copper effectively fills the gaps between wire strands, enhancing both electrical and mechanical performance.
Aluminum is often selected for applications requiring reduced weight and cost efficiency. It is commonly used in large-scale power cables and structural wiring. However, due to its natural oxide layer, higher crimping force is necessary to achieve reliable संपर्क.
In high-temperature or specialized environments, copper alloys or oxide-dispersion-strengthened materials are used to maintain strength and conductivity under extreme conditions.
For corrosive environments such as marine or chemical industries, stainless steel is applied primarily for its mechanical durability rather than electrical performance.
Most copper-based sleeves undergo tin plating as a surface treatment. This process prevents oxidation and reduces galvanic corrosion when dissimilar metals are in contact. Tin plating is a critical factor in ensuring long-term connection stability.
Industrial Applications Across Various Sectors
Crimp sleeves are utilized across a wide range of industries, each with specific operational requirements that influence design and material selection.
In power and energy infrastructure, the primary objective is the safe transmission of high current. Crimp sleeves are widely used in switchgear, substations, solar power systems, and energy storage systems, where stable and efficient current flow is essential.
In the automotive and electric vehicle sector, high-voltage environments combined with constant vibration demand robust connection technology. Wire harness systems must maintain integrity under thermal cycling and mechanical stress. In electric vehicle battery systems, connection reliability directly impacts operational safety.
Marine and offshore applications require superior resistance to corrosion caused by salt and humidity. In these environments, crimp sleeves are often combined with heat-shrink insulation to ensure airtight sealing and prevent moisture ingress.
In automation systems and machine tools, continuous motion and vibration are common. Unlike bolted connections, which may loosen over time, crimped connections provide a permanent and maintenance-free solution, improving system reliability and reducing downtime.
Application Characteristics by Size and Usage
Small control-type sleeves are typically used for wire sizes ranging from 0.5 mm² to 6.0 mm². These are commonly found in control circuits where signal stability is critical and current levels are relatively low.
Medium power sleeves, applied to wire sizes from approximately 10 mm² to 50 mm², are used in general industrial power distribution. In these applications, a balance between mechanical strength and electrical performance is required.
Large industrial sleeves are designed for cables exceeding 70 mm² and are used in main power خطوط and high-current systems. These applications demand strict control of heat generation and long-term durability, often requiring hydraulic crimping equipment to achieve the necessary force.
Key Technical Factors in the Crimping Process
The final performance of a crimp sleeve is highly dependent on the crimping process itself. Even with optimal material selection, improper crimping conditions can lead to increased resistance or mechanical failure.
Crimping force is one of the most critical variables. Insufficient force results in poor contact, while excessive force can damage the conductor. Die geometry and crimping patterns, such as hexagonal or indent types, also significantly influence connection quality.
Surface condition is another important factor. The presence of oxidation or contamination on the conductor surface can degrade performance, making proper surface preparation essential.
Advanced technologies such as electromagnetic crimping have been introduced to enable high-speed, non-contact forming. This method provides precise and uniform pressure distribution, making it suitable for high-precision industrial applications.
Structural Role and System Reliability
Crimp sleeves serve not only as connection components but also as critical elements that determine the overall reliability of electrical systems. Their ability to provide both electrical continuity and mechanical stability makes them indispensable in modern industrial environments.
In high-current systems, even minor variations in contact resistance can lead to significant heat generation, affecting both performance and safety. Therefore, accurate material selection and controlled crimping processes are essential for ensuring system reliability.
Regular calibration of crimping tools and strict quality control are necessary to maintain consistent performance. These practices are directly linked to stable electrical contact, reduced thermal risk, and extended service life.
Crimp sleeves represent a fundamental technology in achieving secure and durable electrical connections. When properly selected and applied, they provide a reliable foundation for the safe and efficient operation of electrical and industrial systems.
추가 정보
압착 슬리브는 전선과 도체를 열 없이 결속하는 접속 부품으로, 전기적 연속성과 기계적 안정성을 동시에 고려해야 하는 산업용 연결 기술입니다. 본문에서 다룬 압착 슬리브의 구조 원리와 산업별 적용 범위를 기준으로 재질, 압착력, 표면 상태, 적용 환경을 함께 검토하면 접속 신뢰성의 판단 기준을 보다 명확하게 정리할 수 있습니다. 특히 압착 슬리브는 배선 시스템의 발열 제어, 접촉 저항 안정화, 유지보수 주기와 직접 연결되는 부품입니다.
핵심 포인트 정리
- 압착 슬리브는 납땜이나 용접과 달리 외부 열원 없이 금속의 소성 변형으로 접속을 형성합니다.
- 전기적 성능은 재질의 전도율, 연성, 도금 상태, 접촉면 밀착 정도에 영향을 받습니다.
- 구리와 주석 도금 조합은 일반 산업 배선에서 가장 널리 사용되는 구조입니다.
- 알루미늄 슬리브는 경량성과 경제성이 장점이지만 산화막 특성상 적절한 압착 조건이 중요합니다.
- 압착력 부족은 접촉 저항 상승으로 이어지고, 과도한 압력은 도체 손상 가능성을 높입니다.
- 자동차, 전력, 해양, 자동화 설비는 각각 진동, 고전류, 부식, 반복 운동이라는 다른 조건을 가집니다.
- 슬리브 선정은 단순 치수 기준이 아니라 사용 전류, 온도, 내식성, 장기 내구성까지 함께 검토해야 합니다.
FAQ
압착 슬리브는 단자와 어떤 차이가 있나요?
압착 슬리브는 주로 전선과 전선, 또는 도체 간의 직결 접속에 사용되는 중간 연결 부품입니다. 단자는 설비나 패널, 장비 인터페이스와 연결되는 종단 부품의 성격이 강합니다. 따라서 슬리브는 결속 중심, 단자는 접속 인터페이스 중심으로 이해하면 구분이 쉽습니다.
압착 슬리브는 왜 납땜보다 산업 현장에서 많이 사용되나요?
압착 방식은 열 영향을 주지 않기 때문에 도체의 열손상이나 절연재 변형 위험을 줄일 수 있습니다. 또한 진동 환경에서 경화된 납땜부보다 유리한 경우가 많고, 작업 재현성과 생산성이 높은 편입니다. 반복 생산과 유지보수 관점에서도 공정 표준화가 용이합니다.
구리 슬리브와 알루미늄 슬리브는 어떻게 선택하나요?
구리 슬리브는 전도성과 가공성이 우수해 일반 전기 배선과 제어 시스템에 폭넓게 적용됩니다. 알루미늄 슬리브는 대형 케이블, 경량 설계, 경제성이 중요한 분야에 적합합니다. 다만 이종 금속 접속 여부와 산화막 대응 조건을 함께 검토해야 안정적인 접속 설계가 가능합니다.
압착 불량이 발생하면 어떤 문제가 생기나요?
대표적인 문제는 접촉 저항 증가, 국부 발열, 인장 강도 저하, 장기 사용 중 접속 이탈입니다. 초기에는 외관상 문제가 없어 보여도 부하 전류와 진동이 반복되면 결함이 확대될 수 있습니다. 그래서 압착 품질은 외형보다 압착 조건과 검사 기준으로 판단하는 것이 중요합니다.
주석 도금이 꼭 필요한가요?
모든 환경에서 반드시 동일한 도금이 요구되는 것은 아니지만, 주석 도금은 일반적으로 산화 억제와 내식성 확보에 유리합니다. 이종 금속 접촉이 예상되거나 장기 안정성이 중요한 설비에서는 유효한 선택지가 됩니다. 사용 환경이 습기, 염분, 온도 변화에 노출될수록 표면 처리의 중요성은 더 커집니다.
압착 슬리브는 어떤 산업에서 특히 중요하게 사용되나요?
전력 배전, 산업 자동화, 자동차 와이어 하네스, 선박 전장, ESS, 태양광 접속반 등에서 비중이 높습니다. 이들 분야는 접속 불량이 곧 시스템 정지나 안전 이슈로 이어질 수 있기 때문에 연결 부품의 신뢰성이 중요합니다. 슬리브는 이러한 환경에서 기본적이면서도 영향력이 큰 부품으로 분류됩니다.
소형 제어용과 대형 전력용 슬리브는 무엇이 다르나요?
소형 제어용은 신호 안정성과 정밀한 작업성이 중요하고, 대형 전력용은 전류 용량과 발열 제어가 더 중요합니다. 이에 따라 재질, 벽 두께, 압착 공구, 다이 형상, 검사 기준도 달라집니다. 동일한 슬리브 개념이라도 적용 환경에 따라 요구 성능은 상당히 다릅니다.
압착 슬리브 선정 시 가장 먼저 확인해야 할 항목은 무엇인가요?
도체 규격과 재질 호환성, 사용 전류, 설치 환경, 필요 인장 강도를 우선 확인하는 것이 일반적입니다. 여기에 도금 여부, 절연 구조, 사용 온도 범위, 적용 공구까지 함께 검토해야 실제 현장 조건과 맞는 선택이 가능합니다. 단순히 외형 치수만 맞춘 선택은 장기 안정성을 담보하기 어렵습니다.
관련 주제 확장 설명
압착 슬리브와 접촉 저항의 관계
전기 연결부에서 접촉 저항은 발열과 에너지 손실을 결정하는 핵심 변수 중 하나입니다. 압착 슬리브는 도체 간 접촉 면적을 넓히고 미세 공극을 줄이는 방식으로 저항 변동을 억제하는 구조를 형성합니다. 동일한 재질을 사용하더라도 압착 조건이 적절하지 않으면 실제 전기적 성능 차이는 크게 나타날 수 있습니다. 따라서 부품 규격과 함께 공정 조건까지 관리하는 접근이 필요합니다.
산업별 요구 조건에 따른 설계 차이
자동차 분야는 진동과 온도 변화에 대한 내성이 중요하고, 전력 설비는 대전류와 장기 발열 안정성이 우선됩니다. 해양 환경은 내식성과 기밀성이 중요하며, 자동화 설비는 반복 운동 속에서도 접속 유지력이 요구됩니다. 같은 압착 슬리브라도 적용 산업이 달라지면 재질, 도금, 절연 구조, 검사 기준이 달라질 수 있습니다. 이런 차이를 반영해야 현장 적합성이 높아집니다.
압착 공구와 품질 편차 관리
압착 품질은 부품 자체보다 공구 상태와 작업 조건의 영향을 크게 받습니다. 다이 마모, 공구 교정 상태, 압착 횟수, 작업자 숙련도는 모두 결과 편차를 유발할 수 있습니다. 그래서 생산 현장에서는 인장 시험, 단면 검사, 외관 검사, 저항 측정 등을 조합해 관리하는 경우가 많습니다. 정기적인 교정은 단순 유지보수 항목이 아니라 품질 일관성을 위한 기본 조건에 가깝습니다.
열수축, 절연 구조, 방수형 적용의 차이
일반 슬리브는 전기적 접속과 기계적 결속이 중심이지만, 방수형이나 절연 일체형 구조는 외부 환경 대응까지 함께 고려합니다. 열수축 튜브가 결합된 구조는 수분 유입, 먼지, 염분, 진동에 대한 보완 효과를 기대할 수 있습니다. 특히 선박, 옥외 설비, 이동 장비에서는 절연 구조와 밀봉 특성이 장기 내구성에 영향을 줍니다. 따라서 설치 환경이 거칠수록 보조 구조까지 포함한 선정이 중요합니다.
