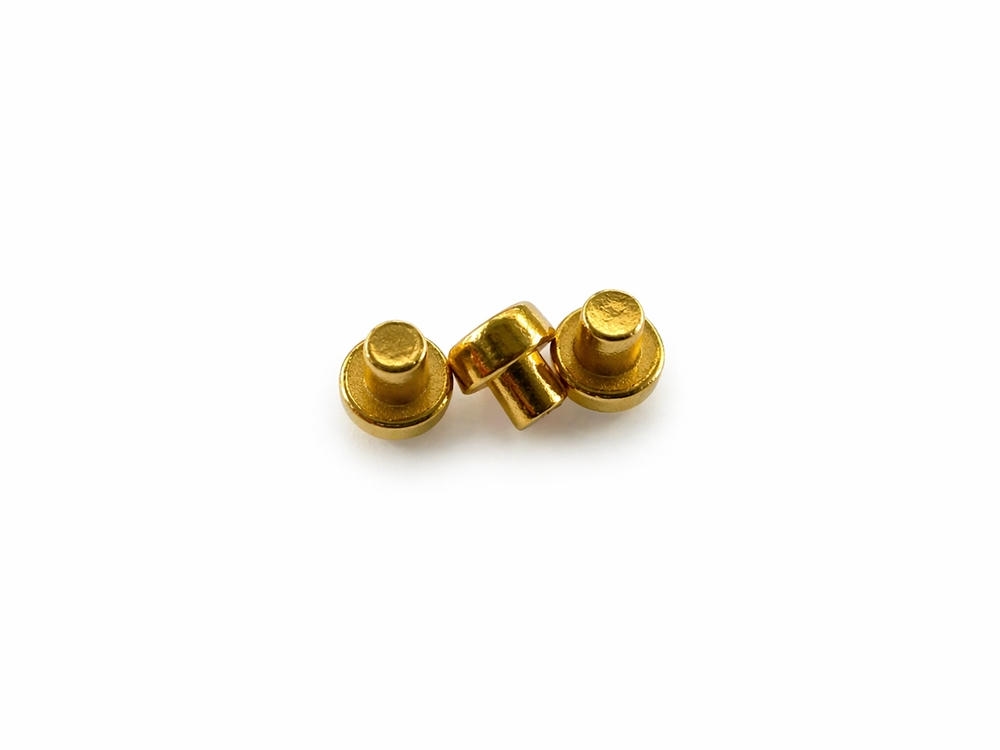

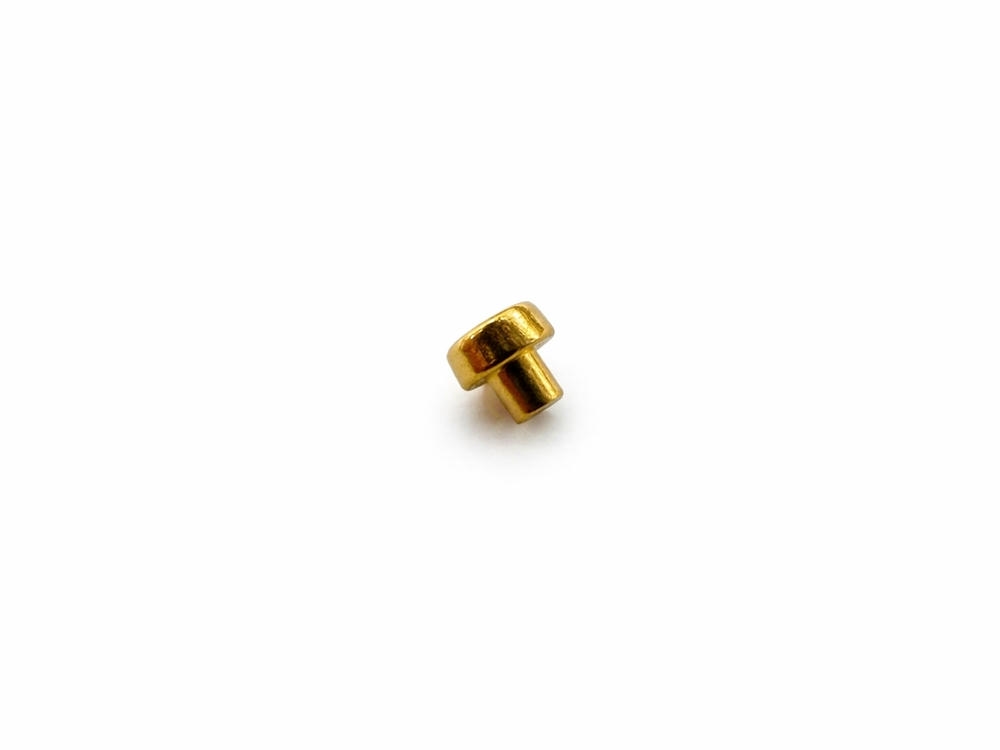

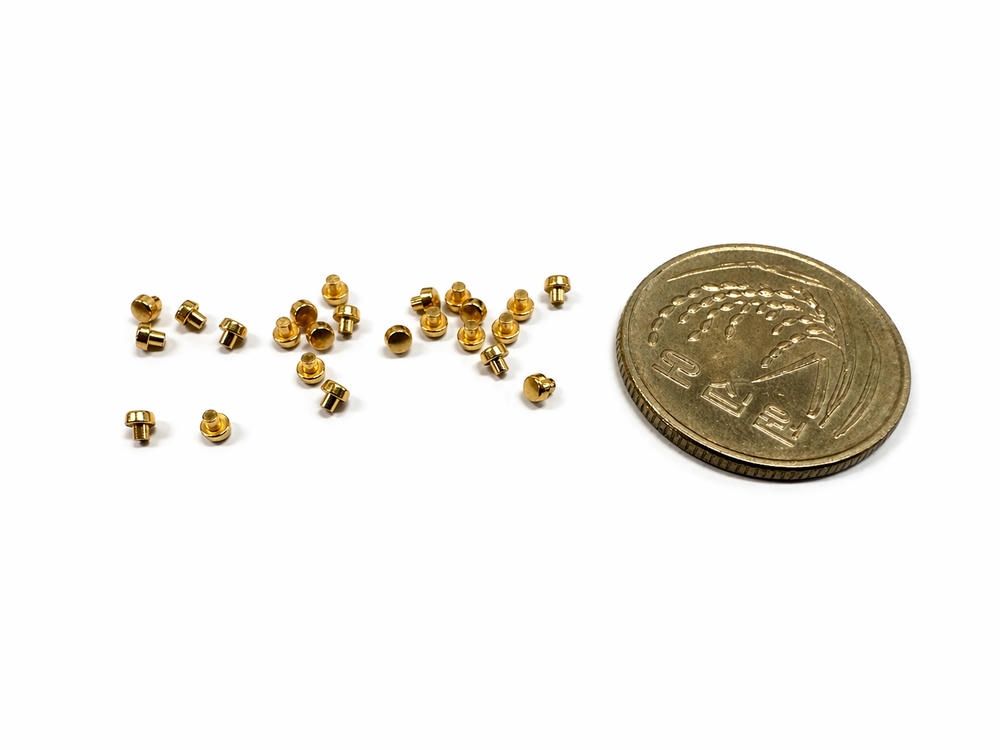

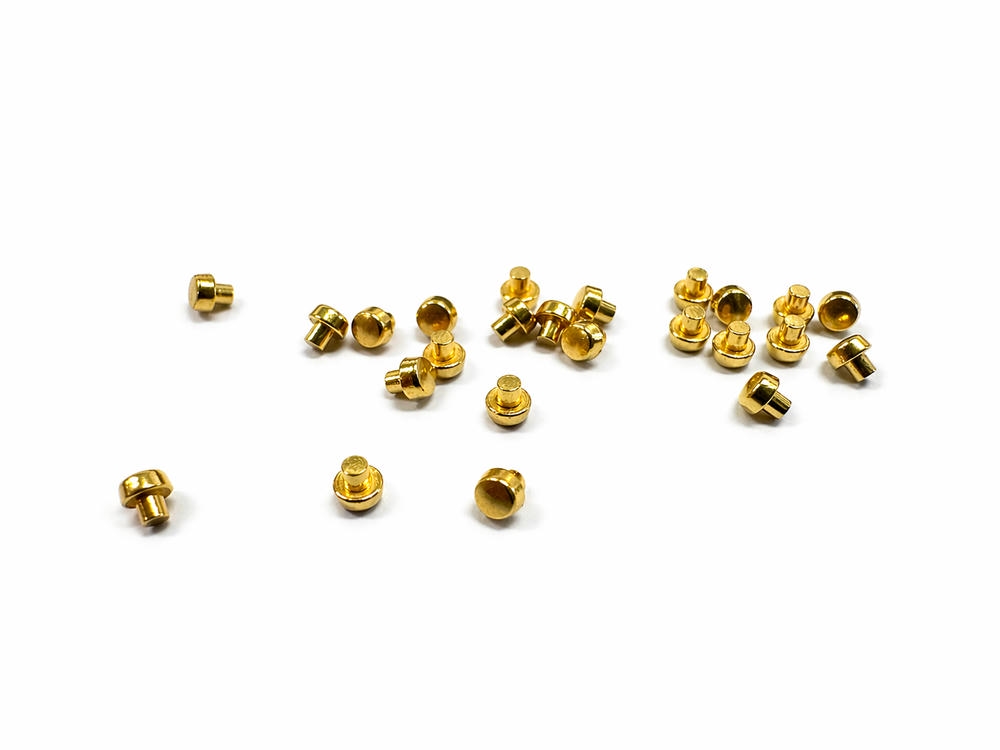

AgPd30 (PD100) 전기 접점 소재의
산업적 위치와 합금 설계의 배경
은(Ag)과 팔라듐(Pd)의 합금인 AgPd30은 현대 전기전자 산업에서 중간 부하 영역의 신뢰성을 책임지는 핵심 재료로 자리 잡고 있습니다. 특히 업계에서 PD100이라는 코드로 통용되는 이 소재는 60V 전압과 2A 전류 이상의 환경에서 발생하는 아크와 부식 문제를 동시에 해결할 수 있는 독보적인 위치를 점유합니다. 1970년대 금 가격의 폭등이라는 경제적 변동성 속에서 개발된 이 합금은 팔라듐의 함량이 30wt%에 도달할 때 황화 저항성이 급격히 개선되는 임계점을 활용한 공학적 산물입니다. 단순히 비용 절감을 위한 대체재를 넘어, 현재는 자동차 전장, 통신 장비, 산업용 제어 기기 등 10년 이상의 장기 내구성이 요구되는 분야에서 사실상의 표준(De Facto Standard)으로 기능하고 있습니다.
Ag-Pd 이원계 합금의 야금학적 특성과 상상도 분석
야금학적 관점에서 AgPd30은 은과 팔라듐이 전 조성 범위에서 연속 고용체를 형성한다는 점에 주목해야 합니다. 두 금속 모두 면심입방(FCC) 구조를 공유하며 격자 상수의 차이가 약 4.7% 내외로 작기 때문에, 상온에서 용융점 직전까지 상분리나 석출물 형성 없이 단일한 알파 고상 상태를 유지합니다. 이러한 구조적 균일성은 접점이 반복적인 열 충격과 기계적 응력을 받는 환경에서도 전기적 저항의 급격한 변동을 억제하는 근거가 됩니다. 다만 실제 주조 과정에서는 약 60~70K에 달하는 액상선과 고상선의 간격으로 인해 응고 편석이 발생할 수 있습니다. 응고 초기에는 팔라듐이 풍부한 결정이 먼저 정출되고, 후기에 은 농도가 높은 영역이 형성되는 덴드라이트 구조가 나타나기 쉽습니다. 이를 제어하기 위해 800~900°C 범위에서의 정밀한 균질화 열처리가 필수적으로 수반되어야 하며, 이 공정의 정밀도가 최종 접점의 마모 불균형을 결정짓는 핵심 변수가 됩니다.
AgPd30 소재의 물리적 및 전기적 설계 수치와 그 함의
AgPd30의 물리적 특성은 순수 은이나 금 합금과는 확연히 다른 설계 지표를 제공합니다. 소재의 밀도는 약 10.9에서 11.0 g/cm³ 사이로 분포하며, 이는 팔라듐의 첨가로 인해 순수 은보다 소폭 증가한 수치입니다. 용융 범위는 1,155°C에서 1,220°C 사이로 형성되어 순수 은의 961°C 대비 약 200°C 이상의 아크 내열 마진을 확보할 수 있게 합니다. 전기전도도의 경우 약 10~12 MS/m 수준으로, 국제 표준 연동 전도도(IACS) 기준 약 17~20%에 해당합니다. 이는 순수 은의 5분의 1 수준에 불과하지만, 접점 설계에서 중요한 것은 벌크 전도도가 아닌 표면 접촉 저항의 안정성입니다. AgPd30은 청정 표면에서 0.5~2 mΩ의 초기 접촉 저항을 유지하며, 가혹한 환경 노출 후에도 이 저항치의 변화 폭이 극히 작다는 점에서 고전도도 소재인 은보다 우수한 신뢰성을 제공합니다.
가공 경화와 수소 취성을 고려한 정밀 제조 공정의 난이도
AgPd30을 실제 부품으로 가공하는 과정은 일반적인 은 접점 제조보다 훨씬 좁은 공정 윈도우를 요구합니다. 가장 큰 기술적 장벽 중 하나는 급격한 가공 경화 현상입니다. 소둔 상태에서 약 65~90 HV 수준인 비커스 경도는 약 20~30%의 냉간 가공만으로도 150~190 HV까지 급상승합니다. 이러한 특성은 최종 제품의 내마모성을 높이는 장점이 되지만, 리벳 성형이나 헤드 업세팅 공정에서는 금형에 과도한 응력을 가해 미세 균열을 유발할 수 있습니다. 따라서 각 가공 단계 사이에 600~750°C에서의 중간 소둔 사이클을 정밀하게 배치해야 합니다. 또한 팔라듐 특유의 수소 흡수 성질로 인해 열처리 분위기 제어가 극도로 까다롭습니다. 팔라듐은 자체 부피의 수백 배에 달하는 수소를 흡수하며, 이는 격자 팽창과 수소 취성 파괴로 이어집니다. 이를 방지하기 위해 10⁻⁴ Torr 이하의 고진공 혹은 고순도 불활성 가스 분위기에서의 열처리가 강제됩니다.
황화 수소 환경에서의 화학적 안정성과 Pd의 보호 메커니즘
대기 중의 황화 수소(H₂S)는 은 접점의 가장 큰 적이며, 이는 전도성이 없는 검은색의 황화은(Ag₂S) 피막을 형성하여 접점 고장을 유발합니다. AgPd30이 이러한 환경에서 압도적인 내구성을 보이는 이유는 크게 두 가지 메커니즘으로 설명됩니다. 첫째는 표면 희석 효과입니다. 합금 표면에 존재하는 약 30%의 팔라듐 원자는 은 원자의 연속적인 클러스터를 통계적으로 분절하여 황화 반응에 필요한 원자 재배열 경로를 차단합니다. 둘째는 팔라듐 산화막(PdO)의 부동태화 기능입니다. 팔라듐은 공기 중에서 수 nm 두께의 얇고 치밀한 산화막을 형성하는데, 이 막은 황 원소의 내부 확산을 차단하는 물리적 장벽 역할을 수행합니다. 실제 가속 부식 시험 데이터에 따르면 AgPd30은 순수 은 대비 약 50배 이상의 환경 안정성을 보이며, 5,000시간 이상의 고온 다습한 환경 노출 후에도 접촉 저항 상승폭을 2mΩ 미만으로 억제합니다.
아크 방전 시의 Pd-pip 형성과 자가 청정 메커니즘의 공학적 분석
접점이 개폐될 때 발생하는 아크는 접점 표면에 극단적인 열적 부하를 가합니다. AgPd30은 아크 조건에서 Pd-rich pip라고 불리는 독특한 돌기 구조를 형성하며 자가 청정 효과를 발휘합니다. 아크의 고온 플라즈마에 의해 표면이 용융될 때, 상대적으로 용융점이 높은 팔라듐이 먼저 응고되고 은이 주변으로 밀려나면서 양극 표면에 팔라듐 농도가 50% 이상으로 높아진 돌기가 성장하게 됩니다. 이 구조는 국부적인 내열성을 향상시킬 뿐만 아니라, 용융과 재응고 과정에서 표면에 퇴착된 유기 오염물이나 황화물을 물리적으로 파괴하여 금속 간의 직접 접촉을 복원하는 역할을 합니다. 이러한 현상 덕분에 AgPd30은 수백만 회의 개폐 사이클 후에도 낮은 접촉 저항을 유지할 수 있으며, 특히 인덕티브 부하에서 발생하는 돌입 전류에 의한 용착 현상을 효과적으로 억제합니다.
이종 금속 접합 기술과 확산층 제어의 중요성
실제 전기 접점은 구리(Cu), 황동(CuZn), 양백(CuZnNi) 등 베이스 금속 위에 접합되어 사용됩니다. 이 과정에서 AgPd30과 베이스 금속 사이의 계면 반응은 제품의 구조적 건전성을 결정짓는 중요한 요소입니다. 특히 접합부에서는 팔라듐과 베이스 금속 원소 사이의 확산으로 인해 다양한 금속간 화합물(Intermetallic Compounds)이 형성됩니다. Pd₂Zn, Cu₃Pd 등과 같은 화합물들은 매우 높은 취성을 가지고 있어, 열처리 조건이나 압연율 설계가 잘못될 경우 층간 박리 현상을 초래할 수 있습니다. 따라서 냉간 압연과 소둔 공정의 조합을 통해 확산층의 두께를 미세한 수준으로 유지하면서도 충분한 접합 강도를 확보하는 고도의 공정 설계가 요구됩니다. 또한 접합 계면의 열팽창 계수 차이에 의한 열 피로를 최소화하기 위해 베이스 금속과의 정합성 검토가 수반되어야 합니다.
저전류 신뢰성 향상을 위한 Au 플래시 도금의 복합 설계 의도
AgPd30 접점 표면에 수십에서 수백 nm 두께의 금(Au) 도금을 추가하는 것은 기술적으로 매우 정교한 목적을 가집니다. 이는 주로 초저전류 환경에서의 도통 신뢰성과 브라운 파우더(Brown Powder) 현상을 방지하기 위함입니다. 팔라듐은 강력한 촉매 활성을 가지고 있어 대기 중의 유기 증기와 반응하여 절연성 중합체를 생성하는 경향이 있는데, 금 도금층은 팔라듐의 촉매 활성점을 물리적으로 차단하여 이러한 중합 반응을 원천적으로 억제합니다. 초기 수천 회의 동작 동안 금 도금층이 마모되기 전까지는 완벽한 화학적 불활성 상태를 유지하며, 이후 도금층이 마모되어 하부의 AgPd30이 노출되더라도 이미 실사용 환경의 유기 오염원이 상당 부분 제거된 상태이므로 장기적인 접촉 안정성을 확보할 수 있게 됩니다.
현대 전장 산업에서의 응용 범위와 차세대 소재로의 발전 방향
AgPd30 PD100은 자동차 ECU의 제어 릴레이, ABS 및 에어백 진단 회로, 그리고 통신 기기의 RF 스위칭 소자에서 대체 불가능한 핵심 소재로 활용되고 있습니다. 최근에는 전기차의 고전압 시스템에서 상태를 감시하는 보조 접점 영역으로 그 수요가 확장되고 있습니다. 소재의 한계점인 고전류에서의 발열 문제와 팔라듐의 가격 변동성에 대응하기 위해, 업계에서는 내부 산화 공법을 통한 나노 산화물 분산 강화형 Ag-Pd 복합재나 그래핀을 활용한 침식 억제 기술 등의 연구가 활발히 진행 중입니다. 하지만 반세기 동안 축적된 신뢰성 데이터와 공정 노하우를 바탕으로 한 AgPd30의 지배적 지위는 앞으로도 상당 기간 유지될 것으로 전망됩니다. 이는 소재의 화학적 조성뿐만 아니라 표면 거칠기 제어, 진공 열처리, 이종 금속 접합 등 제조 공정 전반에 걸친 엔지니어링의 정수가 담겨 있기 때문입니다.
Technical Characteristics and Interface Engineering of AgPd30 (PD100) Electrical Contact Materials for High-Reliability Automotive Electronics
Industrial Position of AgPd30 (PD100) and Background of Alloy Design
AgPd30, an alloy of silver (Ag) and palladium (Pd), has established itself as a core material responsible for reliability in the medium-load range of modern electrical and electronic industries. Commonly referred to as PD100 in the industry, this material occupies a unique position by simultaneously addressing arc generation and corrosion issues under conditions exceeding 60V and 2A. Developed during the economic volatility of the 1970s driven by a surge in gold prices, this alloy leverages a critical engineering threshold where sulfur resistance improves significantly at approximately 30 wt% palladium content. Beyond being a cost-effective alternative, it now functions as a de facto standard in applications requiring long-term durability exceeding 10 years, including automotive electronics, communication equipment, and industrial control systems.
Metallurgical Characteristics and Phase Behavior of Ag-Pd Binary Alloys
From a metallurgical perspective, AgPd30 is characterized by the formation of a continuous solid solution across the entire composition range. Both silver and palladium share a face-centered cubic (FCC) structure, and their lattice constant difference of approximately 4.7% allows the alloy to maintain a single alpha-phase solid solution from room temperature up to near the melting point without phase separation or precipitation. This structural uniformity provides a foundation for suppressing abrupt changes in electrical resistance under repeated thermal shock and mechanical stress. However, during casting, a liquidus-solidus gap of approximately 60–70K can lead to segregation. Palladium-rich crystals tend to solidify first, followed by silver-rich regions, resulting in dendritic structures. To mitigate this, precise homogenization heat treatment within the range of 800–900°C is essential, and the accuracy of this process directly influences wear uniformity in the final contact.
Physical and Electrical Properties of AgPd30 and Their Design Implications
The physical properties of AgPd30 differ significantly from pure silver or gold alloys. The material exhibits a density in the range of approximately 10.9–11.0 g/cm³, slightly higher than pure silver due to palladium addition. Its melting range lies between 1,155°C and 1,220°C, providing an arc resistance margin exceeding 200°C compared to pure silver. Electrical conductivity is approximately 10–12 MS/m, corresponding to about 17–20% IACS. Although this is only one-fifth of pure silver, contact design prioritizes stability of surface contact resistance rather than bulk conductivity. AgPd30 maintains an initial contact resistance of 0.5–2 mΩ on clean surfaces, and its minimal resistance variation even after exposure to harsh environments ensures superior reliability compared to high-conductivity materials like silver.
Manufacturing Challenges: Work Hardening and Hydrogen Embrittlement
Processing AgPd30 into components requires a much narrower process window than conventional silver contacts. One of the major technical challenges is rapid work hardening. The Vickers hardness increases sharply from approximately 65–90 HV in the annealed state to 150–190 HV after only 20–30% cold working. While this enhances wear resistance, it can introduce excessive stress on molds during rivet forming or head upsetting, potentially causing microcracks. Therefore, intermediate annealing cycles at 600–750°C must be precisely integrated between forming steps. Additionally, palladium’s strong hydrogen absorption characteristic introduces further complexity. Palladium can absorb hydrogen up to several hundred times its own volume, leading to lattice expansion and hydrogen embrittlement. To prevent this, heat treatment must be conducted under high vacuum conditions below 10⁻⁴ Torr or in high-purity inert atmospheres.
Chemical Stability in Hydrogen Sulfide Environments and Protective Mechanisms of Palladium
Hydrogen sulfide (H₂S) in the atmosphere is one of the most critical factors degrading silver contacts, forming non-conductive silver sulfide (Ag₂S) films that lead to failure. AgPd30 demonstrates exceptional durability in such environments due to two primary mechanisms. The first is the surface dilution effect, where palladium atoms disrupt continuous silver clusters, blocking atomic rearrangement pathways required for sulfidation. The second is the passivation effect of palladium oxide (PdO). Palladium forms a thin, dense oxide layer only a few nanometers thick, which acts as a barrier against sulfur diffusion. As a result, AgPd30 exhibits approximately 50 times greater environmental stability than pure silver, maintaining contact resistance increases below 2 mΩ even after 5,000 hours of accelerated corrosion testing.
Arc Discharge Behavior and Self-Cleaning Mechanism via Pd-rich Pip Formation
During contact opening and closing, arc discharge imposes extreme thermal stress on the contact surface. Under such conditions, AgPd30 forms a unique structure known as a Pd-rich pip, which contributes to a self-cleaning effect. During arc-induced melting, palladium, with its higher melting point, solidifies first while silver is displaced, resulting in a protrusion enriched with over 50% palladium on the anode surface. This structure enhances local heat resistance and mechanically disrupts deposited contaminants such as organic residues and sulfides during repeated melting and solidification cycles. Consequently, the contact maintains low resistance even after millions of switching cycles and effectively suppresses welding phenomena caused by inrush currents, particularly in inductive loads.
Dissimilar Metal Bonding and the Importance of Diffusion Layer Control
In practical applications, electrical contacts are bonded to base metals such as copper (Cu), brass (CuZn), or nickel silver (CuZnNi). The interfacial reactions between AgPd30 and these base metals play a critical role in determining structural integrity. Diffusion at the interface leads to the formation of intermetallic compounds such as Pd₂Zn and Cu₃Pd, which are inherently brittle. Improper design of heat treatment or rolling conditions can result in interlayer delamination. Therefore, advanced process engineering is required to maintain a minimal diffusion layer thickness while ensuring sufficient bonding strength. Additionally, compatibility in thermal expansion coefficients must be considered to minimize thermal fatigue at the interface.
Composite Design Strategy with Au Flash Plating for Low-Current Reliability
Applying a thin gold (Au) flash layer, typically tens to hundreds of nanometers thick, onto AgPd30 contacts serves a highly specialized purpose. This design is intended to enhance conductivity reliability in ultra-low current conditions and prevent the formation of brown powder. Palladium exhibits strong catalytic activity, promoting polymerization of organic vapors in the atmosphere into insulating films. The gold layer physically blocks these catalytic sites, preventing such reactions. During the initial thousands of operation cycles, the gold layer provides complete chemical inertness. Even after it wears off, the environment has already been conditioned by reduced organic contamination, allowing the underlying AgPd30 to maintain stable contact performance.
Applications in Modern Electronics and Future Material Development
AgPd30 PD100 is widely used in automotive ECU control relays, ABS and airbag diagnostic circuits, and RF switching devices in communication systems. Its application is expanding into auxiliary contact systems for monitoring in high-voltage electric vehicle architectures. To address limitations such as heat generation under high current and palladium price volatility, ongoing research focuses on internally oxidized nano-dispersed Ag-Pd composites and graphene-based erosion suppression technologies. However, the dominant position of AgPd30 is expected to persist due to decades of accumulated reliability data and process expertise. Its performance is not solely defined by chemical composition, but by a comprehensive integration of engineering disciplines including surface roughness control, vacuum heat treatment, and dissimilar metal bonding.
추가 정보
AgPd30 PD100 전기 접점 소재 요약
AgPd30 PD100 전기 접점 소재는 은과 팔라듐의 합금 특성을 활용해 아크, 황화, 접촉 저항 변동을 함께 제어하는 고신뢰성 접점 재료입니다. 특히 자동차 전장, 통신 장비, 산업용 제어기처럼 장기 내구성과 안정적인 도통 성능이 필요한 영역에서 중요한 소재로 평가됩니다.
핵심 포인트 정리
- AgPd30은 약 30wt% 팔라듐 조성을 통해 은 접점의 황화 취약성을 낮추는 방향으로 설계됩니다.
- FCC 연속 고용체 구조는 반복적인 열 충격과 기계적 응력 조건에서 전기적 안정성에 기여합니다.
- 순수 은보다 전기전도도는 낮지만, 표면 접촉 저항의 장기 안정성이 핵심 설계 기준이 됩니다.
- 냉간 가공 중 빠른 경화가 발생하므로 중간 소둔과 성형 조건 제어가 중요합니다.
- 팔라듐의 수소 흡수 특성 때문에 고진공 또는 고순도 불활성 분위기 열처리가 필요합니다.
- 아크 방전 조건에서는 Pd-rich pip 형성이 접점 표면의 자가 청정 거동과 관련됩니다.
- 베이스 금속과 접합할 때 확산층과 금속간 화합물의 성장을 정밀하게 제어해야 합니다.
- Au 플래시 도금은 초저전류 영역에서 유기 오염과 브라운 파우더 현상을 줄이는 보조 설계로 사용됩니다.
FAQ
AgPd30 전기 접점 소재는 어디에 사용되나요?
AgPd30은 자동차 ECU 릴레이, 진단 회로, 통신 장비, 산업용 제어기 등에서 사용됩니다. 중간 부하 조건에서 아크와 부식에 대한 안정성이 요구되는 접점 구조에 적합합니다.
PD100은 AgPd30과 같은 의미인가요?
PD100은 업계에서 AgPd30 계열 전기 접점 소재를 지칭하는 코드로 사용되는 경우가 많습니다. 세부 사양은 제조사와 적용 규격에 따라 달라질 수 있으므로 조성, 경도, 두께, 접합 방식 확인이 필요합니다.
AgPd30이 순수 은 접점보다 유리한 이유는 무엇인가요?
순수 은은 전기전도도가 높지만 황화 환경에서 접촉 저항이 빠르게 증가할 수 있습니다. AgPd30은 팔라듐 첨가를 통해 황화 저항성과 표면 안정성을 높이는 방향으로 설계됩니다.
AgPd30 접점에서 팔라듐은 어떤 역할을 하나요?
팔라듐은 은 원자의 연속적인 황화 반응 경로를 분산시키고, 표면 산화막을 통해 황 원소 확산을 억제하는 역할을 합니다. 또한 아크 조건에서 국부적인 내열성과 표면 재생 거동에 영향을 줍니다.
AgPd30 소재 가공이 까다로운 이유는 무엇인가요?
AgPd30은 냉간 가공 시 경도가 빠르게 증가하는 특성이 있습니다. 리벳 성형, 압연, 업세팅 공정에서는 균열과 금형 응력을 줄이기 위해 가공률과 소둔 조건을 정밀하게 맞춰야 합니다.
전기 접점에서 Au 플래시 도금은 왜 적용되나요?
Au 플래시 도금은 초저전류 조건에서 초기 접촉 안정성을 높이고 유기 오염물의 중합 반응을 줄이는 데 사용됩니다. 특히 팔라듐 표면의 촉매 활성으로 인한 브라운 파우더 현상을 완화하는 목적이 있습니다.
AgPd30과 베이스 금속 접합에서 중요한 점은 무엇인가요?
구리, 황동, 양백 등과 접합할 때는 확산층 두께와 금속간 화합물 형성을 관리해야 합니다. 취성 화합물이 과도하게 성장하면 박리, 균열, 열피로 문제가 발생할 수 있습니다.
AgPd30은 전기차 부품에도 적용될 수 있나요?
전기차의 고전압 주회로보다는 상태 감시, 보조 접점, 제어 릴레이 영역에서 적용 가능성이 높습니다. 적용 여부는 전류, 전압, 개폐 빈도, 온도, 부식 환경 조건에 따라 달라집니다.
관련 주제 확장 설명
전기 접점 소재 선택 기준
전기 접점 소재는 단순한 전기전도도만으로 결정되지 않습니다. 실제 설계에서는 접촉 저항 안정성, 아크 침식, 용착 저항, 부식 저항, 기계적 마모 특성이 함께 검토됩니다. AgPd30은 순수 은보다 벌크 전도도는 낮지만, 장기 사용 환경에서 표면 상태 변화가 비교적 안정적이라는 점이 중요합니다.
계면 제어와 접합 공정의 중요성
AgPd30 접점은 단독 소재가 아니라 베이스 금속과 결합된 복합 구조로 사용되는 경우가 많습니다. 따라서 접합 계면의 확산층, 열팽창 차이, 압연 조건, 소둔 조건이 최종 품질에 직접적인 영향을 줍니다. 전기 접점의 수명은 소재 조성뿐 아니라 계면 제어 공정의 완성도와도 밀접하게 연결됩니다.
자동차 전장 부품에서의 신뢰성 요구
자동차 전장 환경은 온도 변화, 진동, 습도, 황화 가스, 반복 개폐가 동시에 작용하는 복합 조건입니다. 이러한 환경에서는 초기 성능보다 장기간 접촉 저항이 안정적으로 유지되는지가 더 중요한 판단 기준이 됩니다. AgPd30 PD100 계열 소재는 장기 내구성이 필요한 릴레이와 스위칭 부품에서 이러한 요구를 충족하기 위한 후보 소재로 검토됩니다.
정밀 가공과 후처리의 연계
접점 소재의 성능은 합금 설계만으로 완성되지 않습니다. 압연, 프레스, 리벳 성형, 브레이징, 표면 처리, 열처리 조건이 서로 연결되어 최종 접점의 접촉 안정성과 기계적 신뢰성을 결정합니다. 특히 AgPd30처럼 가공 경화와 계면 확산 제어가 중요한 소재는 제조 공정 전반의 정밀 관리가 필요합니다.
